Wewnętrzny wyłącznik próżniowy wysokiego napięcia prądu przemiennego z uziemnikiem

Wewnętrzny wyłącznik próżniowy wysokiego napięcia prądu przemiennego z uziemnikiem od dostawcy i producenta z Chin, firmy SanGao Electric, to technicznie solidne i ekonomiczne rozwiązanie dystrybucyjne. Urządzenie to, o napięciu znamionowym 12 kV i 630 A, z krótkotrwałą wytrzymałością 20 kA, służy do bezpiecznego łączenia i rozłączania obwodów trójfazowych systemów prądu przemiennego 50 Hz, odpowiednie dla miejskich jednostek pierścieniowych, przemysłowych szaf zasilających, dopływów transformatorów i wiejskich punktów podziału na sekcje.

Wyślij zapytanie

Opis produktu

Wewnętrzny wyłącznik próżniowy wysokiego napięcia prądu przemiennego z uziemnikiem firmy Sangao nadaje się do trójfazowej sieci pierścieniowej AC50 Hz lub zasilania terminali oraz przemysłowych urządzeń elektrycznych, jest używany głównie do kontroli obciążenia i ochrony przed zwarciami. Rozłącznik obciążenia włącza i wyłącza prąd obciążenia, prąd w pętli zamkniętej, transformator bez obciążenia i prąd ładowania kabla. Kombinacja może przerwać dowolny prąd aż do znamionowego prądu zwarciowego. Bezpośrednio działający odstęp izolujący i komora gaszenia łuku są ze sobą połączone, z funkcją ręczną i elektryczną. Dzięki unikalnemu mechanizmowi napędowemu komora gasząca łuk może wytrzymać wysokie napięcie tylko w momencie zamykania i załączania, co zapewnia niewielką objętość i niewielką wagę.

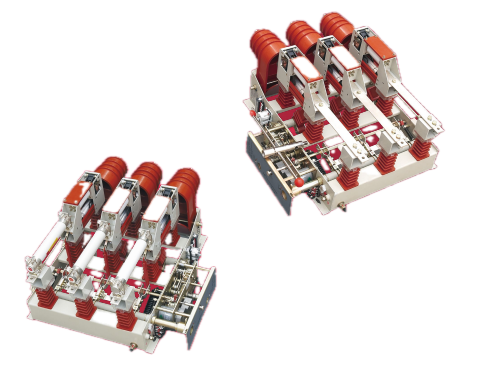

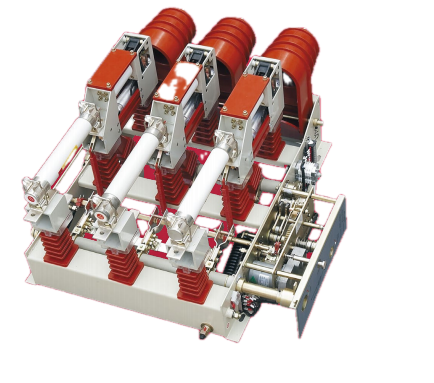

Indoor AC High Voltage Vacuum Load Breaker with Earthing Switch

Co to jest wyłącznik obciążenia próżniowego?

Ten wewnętrzny wyłącznik próżniowy wysokiego napięcia prądu przemiennego z uziemnikiem jest trójfazowym urządzeniem przełączającym o częstotliwości prądu przemiennego 50 Hz do stosowania w sieciach pierścieniowych, zasilaniu terminali i urządzeniach przemysłowych. Urządzenie wykorzystuje przerywacz próżniowy do wygaszenia łuku oraz mechanizm sprężynowy (ręczny lub elektryczny). Opcjonalny uziemnik z blokadą mechaniczną i przesłoną uziemiającą zapewnia widoczną izolację na potrzeby konserwacji. Po wyposażeniu w bezpieczniki zespół przerywa prądy zwarciowe poprzez uruchomienie wybijaka. Napięcie znamionowe 12 kV, prąd znamionowy 630 A, prąd krótkotrwały wytrzymywany 20 kA.

Funkcje produktu

Przełączanie prądu obciążenia

Wewnętrzny wyłącznik próżniowy wysokiego napięcia prądu przemiennego z uziemnikiem wytwarza i wyłącza prądy obciążenia do 630 A w normalnych warunkach pracy, pokrywając typowe obciążenia linii zasilających i transformatorów.

Przełączanie prądu w pętli zamkniętej

Przełącza prądy w pętli zamkniętej w konfiguracjach sieci pierścieniowej, umożliwiając przenoszenie obciążenia między liniami zasilającymi bez przerywania dostaw do dalszych odbiorców.

Przełączanie prądu transformatora bez obciążenia

Nasz zewnętrzny rozłącznik próżniowy wysokiego napięcia załącza i wyłącza prądy jałowe transformatorów o mocy do 1600 kVA, odpowiadające poziomom prądu rozruchowego magnesowania i wzbudzenia w stanie ustalonym transformatorów dystrybucyjnych.

Przełączanie prądu ładowania kabla

Tworzy i przerywa prądy ładowania kabli w odcinkach kabli podziemnych lub napowietrznych, umożliwiając załączanie i wyłączanie zasilania podajników kablowych.

Zabezpieczenie zwarciowe (z bezpiecznikami)

W konfiguracji z bezpiecznikami ograniczającymi prąd mechanizm wybijaka bezpiecznika uruchamia listwę wyłączającą wyłącznika, otwierając wszystkie trzy fazy po wykryciu uszkodzenia. Zespół może przerwać dowolny prąd do znamionowej wartości zwarcia, zapewniając dodatkowy poziom ochrony, w którym wyłączniki lub przekaźniki znajdujące się przed nim są głównymi urządzeniami usuwającymi zwarcia.

Izolacja konserwacyjna

Zintegrowany uziemnik, gdy jest zamknięty, zapewnia widoczne połączenie uziemiające po stronie obciążenia. Przesłona uziemiająca fizycznie blokuje dostęp do części pod napięciem, umożliwiając personelowi konserwacyjnemu weryfikację izolacji i bezpieczną pracę na dalszym sprzęcie.

Rozłącznik obciążenia a wyłącznik próżniowy

Funkcja	Rozłącznik obciążenia (to urządzenie)	Wyłącznik próżniowy (VCB)
Normalne przełączanie prądu obciążenia	Tak	Tak
Przerwanie prądu zwarciowego	Nie (tylko z kombinacją bezpieczników)	Tak (do granic wytrzymałości)
Zintegrowany uziemnik	Opcja standardowa	Nietypowe; wymagany oddzielny uziemnik
Typowe zastosowanie	Pole zasilające, pierścień główny, dopływ transformatora, przed którym znajduje się zabezpieczenie przed zwarciem	Główne urządzenie zabezpieczające pola zasilające i transformatory
Koszt	Niżej	Wyższy

Parametry techniczne

Parametr	Wartość	Interpretacja
Napięcie znamionowe	12 kV	Kompatybilny ze standardowymi sieciami dystrybucyjnymi 10–12 kV na całym świecie.
Prąd znamionowy	630 A	Obsługuje typowe obciążenia linii zasilających i transformatorowych do 10 MVA przy 10 kV.
Prąd krótkotrwały wytrzymywany	20 kA (przez 4 s)	Zdolne do przenoszenia prądu zwarciowego do czasu, aż zabezpieczenie znajdujące się powyżej usunie zwarcie.
Uziemnik	Opcjonalne (oznaczone jako D)	Zapewnia zintegrowane uziemienie ze zdolnością załączania.
Mechanizm operacyjny	Mechanizm sprężynowy (oznaczony jako /T)	Obsługuje obsługę ręczną i elektryczną; niezawodność sprawdzona w praktyce.

Projekt konstrukcyjny

Odległość izolacyjna bezpośredniego działania i połączenie komory gaszenia łuku
Szczelina izolacyjna i przerywacz próżniowy są połączone mechanicznie tak, aby działały w jednym ruchu. Dzięki temu widocznemu pęknięciu zawsze towarzyszy całkowicie otwarty przerywacz.

Mechanizm napędowy

Przerywacz jest zasilany tylko w momencie zamykania i otwierania, co zmniejsza naprężenia elektryczne w komorze próżniowej. Pozwala to na bardziej kompaktowy rozmiar przerywacza i wydłuża żywotność styków.

Uziemienie migawki

Pomiędzy stałymi i ruchomymi rurkami stykowymi umieszczona jest przesłona metalowa, połączona z uziemnikiem. Gdy uziemnik jest zamknięty, przesłona fizycznie izoluje części pod napięciem, zapewniając widoczne i sprawdzalne połączenie uziemiające na potrzeby konserwacji.

Blokada mechaniczna

Uniemożliwia zamknięcie uziemnika w przypadku, gdy styki główne nie są rozwarte oraz zapobiega rozwarciu styków głównych, gdy uziemnik jest zamknięty.

Pola aplikacji

Wewnętrzny wyłącznik próżniowy wysokiego napięcia prądu przemiennego z uziemnikiem ma doskonałą kompatybilność:

1. Miejskie jednostki pierścieniowe (RMU) do podziału na sekcje i przełączania obciążenia.

2. Panele dopływowe transformatorów i szafy zasilające w dystrybucji przemysłowej.

3. Końcowe punkty zasilania w sieciach promieniowych.

4. Wiejskie sieci dystrybucyjne – urządzenie może służyć do sekcjonowania długich linii zasilających, ograniczania stref przestojów i umożliwia regulację napięcia poprzez przełączanie baterii kondensatorów.

5. Instalacje wnętrzowe w rozdzielnicach w obudowach metalowych; technologia próżniowa eliminuje zużycie gazu SF6 i związane z tym problemy środowiskowe.

Profil firmy i możliwości produkcyjne

Obiekt: Zakład o powierzchni 10 mu (6667 m²) w Liushi w stanie Zhejiang, obejmujący powierzchnię produkcyjną o powierzchni 10 000 m².

Siła robocza: 120 pracowników, w tym 20 specjalistów technicznych od średniego do wyższego szczebla. Kapitał zakładowy 81,68 mln RMB, suma aktywów około 200 mln RMB.

Certyfikaty: ISO 9001:2008 (jakość), ISO 14001 (środowisko), ISO 45001 (bezpieczeństwo i higiena pracy).

Kontrola procesu: System ERP do pozyskiwania materiałów, produkcji i identyfikowalności. Rutynowe testy obejmują kontrolę wytrzymałości dielektrycznej, działania mechanicznego i rezystancji styków każdego urządzenia.

Partnerstwa techniczne: Współpraca z Xi'an Senyuan, Pekińskim Instytutem Badań nad Elektryką i Instytutem Badań nad Wysokimi Napięciami w Xi'an w zakresie testów typu i zgodności z normami.

Często zadawane pytania

P1: Czy ten wewnętrzny wyłącznik próżniowy wysokiego napięcia prądu przemiennego z uziemnikiem może zastąpić wyłącznik próżniowy?
Nie. Jest przeznaczony wyłącznie do przełączania obciążenia. Aby zapewnić ochronę przed zwarciem, musi być ona sparowana z bezpiecznikami lub polegać na wyłącznikach poprzedzających.

P2: Jaka konserwacja jest wymagana w przypadku przerywacza próżniowego?
Przerywacz próżniowy jest szczelny i nie wymaga konserwacji. Rutynowe kontrole obejmują działanie mechaniczne, smarowanie i weryfikację blokad.

P3: Czy uziemnik jest standardem czy opcjonalny?
Uziemnik jest opcjonalny (oznaczony jako D). Jeśli określono, jest on mechanicznie połączony z głównymi stykami w celu zapewnienia bezpiecznej konserwacji.

P4: Jaki jest typowy czas realizacji i możliwości dostosowania?
Jednostki standardowe z mechanizmem sprężynowym i uziemnikiem dostarczane są w ciągu 4–6 tygodni. Dostosowania (styki pomocnicze, montaż, modyfikacje mechanizmu) są dostępne na życzenie.

Parametry techniczne

Poniżej możesz sprawdzić dwie wersje danych parametrów naszego wyłącznika próżniowego obciążenia typu wózek ręczny z kombinacją przełącznika odłączającego:

Wewnętrzny wyłącznik próżniowy wysokiego napięcia prądu przemiennego z uziemnikiem firmy Sangao nadaje się do trójfazowej sieci pierścieniowej AC50 Hz lub zasilania terminali oraz przemysłowych urządzeń elektrycznych, służy głównie do kontroli obciążenia i ochrony przed zwarciami. Rozłącznik obciążenia włącza i wyłącza prąd obciążenia, prąd w pętli zamkniętej, transformator bez obciążenia i prąd ładowania kabla. Kombinacja może przerwać dowolny prąd aż do znamionowego prądu zwarciowego. Bezpośrednio działający odstęp izolujący i komora gaszenia łuku są ze sobą połączone, z funkcją ręczną i elektryczną. Dzięki unikalnemu mechanizmowi napędowemu komora gasząca łuk może wytrzymać wysokie napięcie tylko w momencie zamykania i załączania, co zapewnia niewielką objętość i niewielką wagę.

NIE.	Przedmiot	Jednostka	SG25-12D/T630-20	SG25-12DR/T125-31,5
1	Napięcie znamionowe	KV	12	12
2	Częstotliwość znamionowa	HZ	50	50
3	Prąd znamionowy	A	630	125
4	Napięcie wytrzymywane o częstotliwości sieciowej 1 min Napięcie wytrzymywane impulsem piorunowym	KV	Odległość otwarcia komory gaszenia łuku: 30, międzyfazowa 42; w odległości izolującej 48 Faza do fazy 75; w odległości izolującej 85	Odległość otwarcia komory gaszenia łuku: 30, międzyfazowa 42; w odległości izolującej 48 Faza do fazy 75; w odległości izolującej 85
5	Znamionowy prąd dynamiczny (szczyt)	KA	50	-
6	Prąd stabilności termicznej 4S	KA	20	-
7	Znamionowy prąd wyłączający obciążenie czynne	A	630	125
8	Znamionowy prąd wyłączalny w pętli zamkniętej	A	630	125
9	Znamionowy prąd wyłączający ładowanie kabla	A	10	10
10	Zdolność wyłączania transformatora bez obciążenia	KVA	1250	1250
11	Znamionowy prąd wyłączalny zwarciowy	KA	-	31.5
12	Znamionowy prąd przejściowy, znamionowy prąd przejmowania	A	-	2000
13	Model bezpiecznika	-	SDLAJ-12	SFLAJ-12
14	Energia wyjściowa napastnika	J	-	2-5 (średni)
15	Znamionowy prąd załączania zwarcia	KA	50	50
16	Znamionowy prąd dynamiczny uziemnika	KA	50	50
17	Prąd stabilności termicznej 2S uziemnika	KA	20	20
18	Napięcie znamionowe obwodu pomocniczego	V	AC/CD220;110	AC/CD220;110
19	Żywotność mechaniczna	-	10000	10000

Zarys i rozmiar instalacji oraz podział komponentów

NIE.	Część
1	Stały kontakt
2	Osłona izolacyjna
3	Migawka
4	Podwozie
5	Komora próżniowa do gaszenia łuku
6	Płyta prowadząca
7	Bezpiecznik
8	Szyb magazynujący energię
9	Wał uziemnika
10	Panel operacyjny
