Jak działa przełączniki uziemienia?

Przełączniki uziemieniasą podstawowymi komponentami w systemach elektroenergetycznych, zaprojektowanych w celu zapewnienia bezpieczeństwa podczas operacji konserwacji i naprawy. Ich podstawową funkcją jest bezpieczne połączenie obwodu oddzielonego z ziemią do Ziemi, zapobiegającym ryzyku porażenia prądem w przypadku przypadkowej regeneracji lub indukowanymi napięciami. Zrozumienie ich działania ma kluczowe znaczenie dla inżynierów i techników pracujących z rozdzielnicami o wysokim i średnim napięciu.

U podstaw przełącznika uziemienia jest mechaniczne urządzenie przełączające zdolne do prowadzenia oczekiwanego prądu przez określony czas w nieprawidłowych warunkach, takich jak zwarcia, ale nie oceniane w celu przenoszenia prądu obciążenia w normalnych warunkach obwodu. Zazwyczaj są one instalowane po obu stronach wyłącznika w podstacji, zapewniając widoczne połączenie Ziemi dla załóg konserwacyjnych.

Działanie przełącznika uziemienia może być ręczne, obsługiwane silnikiem lub zautomatyzowane w ramach większego układu blokowanego. Gdy obwód jest de-energetyzowany, przełącznik zamyka, aby podłączyć izolowany odcinek do siatki uziemiającej. Działanie to bezpiecznie zwalnia każdą resztkową energię elektryczną, tworząc bezpieczne środowisko pracy. Solidna konstrukcja zapewnia, że ​​może wytrzymać ogromne naprężenia elektrodynamiczne i termiczne prądów uszkodzonych.

Kluczowe elementy i ich funkcje

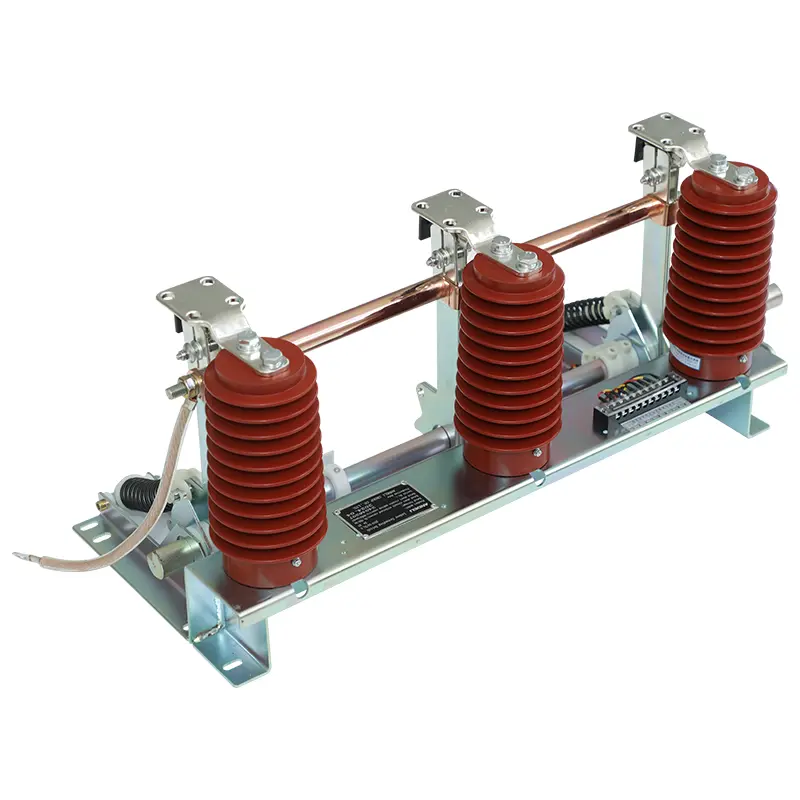

JakiśPrzełącznik uziemieniaobejmuje kilka kluczowych elementów. Główne kontakty są odpowiedzialne za nawiązanie połączenia elektrycznego z Ziemią. Mechanizm pracy, który może być sprężynowy, hydrauliczny lub napędzany silnikiem, zapewnia siłę do otwarcia i zamykania tych kontaktów. Elementy izolacyjne, często wykonane z porcelanowego lub kompozytowego polimeru, zapewniają niezbędną izolację od Ziemi. Wreszcie, system blokowania jest prawdopodobnie najważniejszą funkcją bezpieczeństwa, uniemożliwiającą działanie przełącznika, chyba że powiązany wyłącznik jest otwarty, a linia jest w pełni odizolowana.

Szczegółowe parametry produktu przełączników uziemienia Sangao

Nasza fabryka projektuje i produkuje kompleksową gamę przełączników uziemienia, aby zaspokoić różnorodne potrzeby aplikacji. Wykorzystujemy najwyższe materiały i rygorystyczne protokoły testowe, aby każdy produkt zapewni niezrównaną niezawodność i długowieczność. Poniżej znajduje się szczegółowa lista naszych standardowych parametrów produktu.

Wyraźne porównanie naszej głównej serii produktów można znaleźć w tabeli poniżej.

Nasze zaangażowanie w doskonałość znajduje odzwierciedlenie w tych specyfikacjach. Ciągle inwestujemy w badania w celu zwiększenia funkcji wydajności i bezpieczeństwa naszych produktów przełącznika uziemienia.

Często zadawane pytania

P1: Jaki jest główny cel przełącznika uziemienia?

Głównym celem przełącznika uziemienia jest zapewnienie bezpieczeństwa personelu i sprzętu. Po izolowaniu obwodu wysokiego napięcia i odłączania się, przełącznik uziemienia jest zamknięty w celu podłączenia przewodów z Ziemią. Zapewnia to, że każdy przypadkowy kontakt z linią lub napięciami indukowanymi jest natychmiast rozładowywany na ziemię, zapobiegając porażeniu prądu i tworzeniu bezpiecznej strefy do pracy konserwacyjnej.

P2: Jaka jest różnica między przełącznikiem uziemienia a wyłącznikiem?

Podczas gdy oba są przełączającymi urządzeniami, pełnią zupełnie inne funkcje. Wyłącznik jest zaprojektowany w celu przerywania i tworzenia prądów zarówno w warunkach normalnych, jak i uszkodzonych, takich jak zwarcie. Oceniono go w celu przenoszenia prądu obciążenia. Przełącznik uziemienia nie jest jednak zaprojektowany w celu przerwania żadnego prądu. Jest on obsługiwany tylko na i tak de-energetycznym obwodzie w celu zastosowania bezpiecznego połączenia ziemskiego i jest oceniany wyłącznie do przenoszenia i wytrzymania prądu zwarcia przez ograniczony czas.

P3: Dlaczego systemy blokujące są tak kluczowe dla przełączników uziemienia?

Systemy blokowania są istotną funkcją bezpieczeństwa, aby zapobiec katastrofalnym błędom. Zapewniają, że przełącznika uziemienia nie można zamknąć na obwodzie na żywo. Typowe schematy blokowania uniemożliwiają działanie przełącznika uziemienia, chyba że powiązany wyłącznik jest w pozycji otwartej, a przełączniki izolacyjne są również otwarte, fizycznie udowadniając, że obwód jest degenerowany. Eliminuje to ryzyko zamknięcia przełącznika Ziemi na energetyzowaną linię, co spowodowałoby poważny wypadek zwarcia.

Dlaczego warto wybrać Sangao do przełączników uziemienia

Od dziesięcioleci Sangao jest zaufanym liderem w projektowaniu i produkcji sprzętu elektrycznego o wysokim napięciu. Nasze zaangażowanie innowacji, jakości i bezpieczeństwa jest osadzone w każdym produkowanym produkcie. Rozumiemy kluczową rolę, jaką odgrywają nasze komponenty w niezawodności sieci energetycznej i bezpieczeństwa pracowników użyteczności publicznej. Kiedy wybierzesz przełącznik uziemienia z naszej fabryki, wybierasz produkt wspierany przez obszerną wiedzę inżynierską i zaangażowanie w międzynarodowe standardy. Nasza globalna sieć wsparcia zapewnia, że ​​potrzebujesz pomocy technicznej, kiedy jej potrzebujesz. W przypadku niezawodnych, wysokowydajnych i bezpiecznych rozwiązań przełącznika uziemienia zaufaj specjalistycznej wiedzy Sangao. Jesteśmy przekonani, że nasze produkty spełnią i przekroczą Twoje najbardziej wymagające wymagania. Skontaktuj się z nami już dziś, aby omówić swoje konkretne potrzeby lub poprosić o szczegółowy cytat.Zhejiang Sangao Electric Co., Ltd.jest gotowy być twoim partnerem w zapewnieniu bezpieczniejszego i bardziej niezawodnego systemu zasilania.
