W jaki sposób zewnętrzny wyłącznik zabezpieczający przed wysokim napięciem może poprawić bezpieczeństwo w napowietrznej dystrybucji energii?

Abstrakcyjny:Niezawodna ochrona przed awariami jest niezbędna w napowietrznych systemach dystrybucji energii, zwłaszcza tam, gdzie transformatory, linie odgałęzione i linie zasilające przemysłowe są narażone na przeciążenia, zwarcia, wiatr, deszcz i zmiany temperatury. JakiśBezpiecznik zabezpieczający przed wysokim napięciem na zewnątrzzapewnia praktyczne połączenie zabezpieczenia nadprądowego i widocznej izolacji mechanicznej. Zaprojektowane i wyprodukowane przezSangaoto urządzenie zabezpieczające zostało zaprojektowane do zastosowań w dystrybucji zewnętrznej, gdzie kluczowe znaczenie ma niezawodne przerwanie awarii i prosta konserwacja.

Spis treści

1. Dlaczego bezpiecznik odrzutowy wyłącznika wysokiego napięcia na zewnątrz jest ważny?
2. Jak działa bezpiecznik awaryjny?
3. Jakie są kluczowe cechy wyłącznika zabezpieczającego?
4. Jakie warunki środowiskowe może wytrzymać?
5. Gdzie stosuje się bezpiecznik odrzutowy wyłącznika wysokiego napięcia na zewnątrz?
6. W jaki sposób kontrola jakości poprawia niezawodność produktu?
7. Co powinni wziąć pod uwagę kupujący przy wyborze bezpiecznika różnicowego?
8. Często zadawane pytania

Dlaczego bezpiecznik odrzutowy wyłącznika wysokiego napięcia na zewnątrz jest ważny?

Napowietrzne sieci dystrybucyjne działają w środowiskach, w których sprzęt elektryczny może być narażony na nieprzewidywalne obciążenia, zwarcia, burze, silne wiatry i inne warunki zewnętrzne. Usterka, która nie zostanie szybko wyizolowana, może rozprzestrzenić się w sieci dystrybucyjnej i potencjalnie uszkodzić transformatory, przewody, przełączniki i inny kosztowny sprzęt.

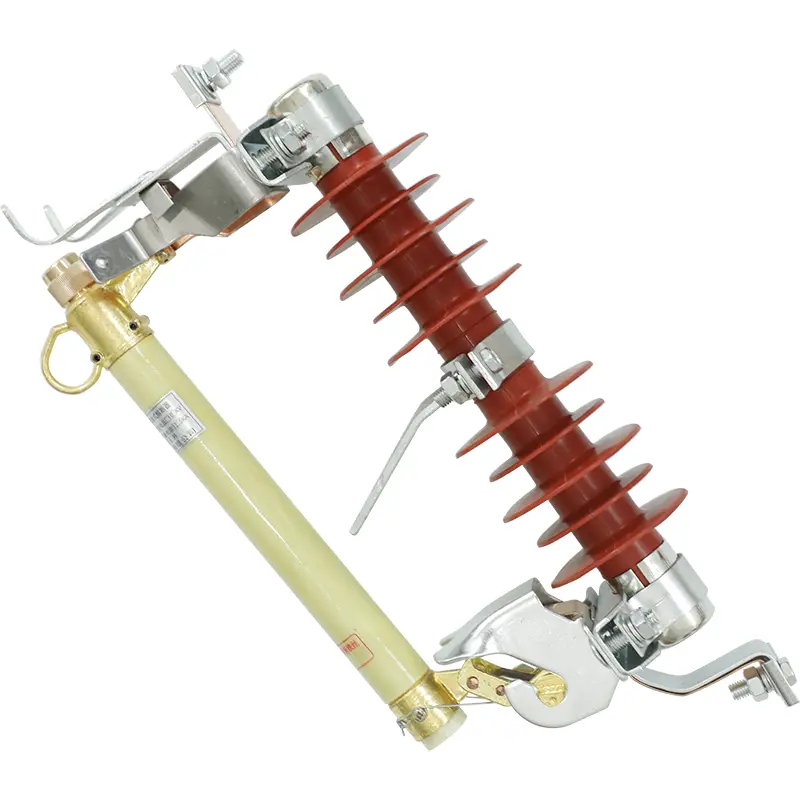

JakiśBezpiecznik zabezpieczający przed wysokim napięciem na zewnątrzzapewnia dedykowany punkt ochrony dla tych systemów. Gdy nadmierny prąd powoduje stopienie elementu bezpiecznikowego, ścieżka prądowa zostaje przerwana. Jednocześnie zespół bezpiecznika mechanicznie opada ze swojego położenia stykowego, tworząc widoczną szczelinę powietrzną.

To połączenie przerwy w zasilaniu i izolacji fizycznej oferuje kilka praktycznych korzyści:

• Chroni transformatory rozdzielcze przed szkodliwymi warunkami przetężenia.
• Pomaga izolować zlokalizowane uszkodzenia na odgałęzieniach linii napowietrznych.
• Zapewnia wyraźnie widoczną informację o zadziałaniu bezpiecznika.
• Obsługuje szybszą identyfikację usterek i konserwację.
• Wykorzystuje stosunkowo prostą mechaniczną zasadę działania.
• Zapewnia praktyczne rozwiązanie zabezpieczające zewnętrzną infrastrukturę użyteczności publicznej.

Dla wykonawców instalacji elektrycznych i zespołów zaopatrzenia w media poszukującychdostawca bezpieczników wysokiego napięciazrozumienie tych cech jest ważne przy ocenie długoterminowej skuteczności ochrony.

Jak działa bezpiecznik awaryjny?

Zasada działania bezpiecznika odpadowego jest prosta, ale bardzo skuteczna. Element bezpiecznikowy przewodzi normalny prąd roboczy, pozostając nienaruszony w odpowiednio dobranych warunkach elektrycznych. Kiedy prąd przeciążenia lub zwarcia przekracza zaprojektowany poziom działania elementu bezpiecznikowego, element topi się i przerywa obwód.

Mechaniczna funkcja opuszczania staje się wówczas szczególnie ważna. Konstrukcja Sangao wykorzystuje sprężynowe ramię przełączające i napięty zespół bezpiecznika. Po stopieniu elementu bezpiecznikowego napięcie mechaniczne zostaje zwolnione. Zespół bezpiecznikowy przesuwa się na zewnątrz i w dół, pozostawiając widoczną fizyczną separację pomiędzy stykiem pod napięciem a rurką bezpiecznikową.

Stwarza to dwa ważne rezultaty w zakresie ochrony:

1. Przerwa w dostawie prądu:Stopiony element bezpiecznikowy przerywa ścieżkę prądową.
2. Widoczna izolacja:Rura bezpiecznikowa opada z pozycji roboczej, umożliwiając personelowi konserwacyjnemu łatwiejszą identyfikację obsługiwanego punktu zabezpieczającego.

W porównaniu z rozwiązaniami zabezpieczającymi, w których uszkodzony bezpiecznik może pozostać fizycznie blisko swojego pierwotnego położenia styków, dodatnie działanie odpadające może ułatwić pracownikom zakładu energetycznego identyfikację usterek.

Jakie są kluczowe cechy wyłącznika zabezpieczającego?

Wysokiej jakości zewnętrzne urządzenie zabezpieczające musi łączyć funkcjonalność elektryczną z wytrzymałością mechaniczną i odpornością na warunki środowiskowe. Bezpiecznik zabezpieczający przed wysokim napięciem Sangao na zewnątrz charakteryzuje się kilkoma cechami przeznaczonymi dla środowisk dystrybucji napowietrznej.

Połączenie tych cech sprawia, że ​​urządzenie szczególnie nadaje się do zastosowań, w których ważna jest ochrona, widoczność, łatwość konserwacji i trwałość mechaniczna.

Jakie warunki środowiskowe może wytrzymać?

Zewnętrzne urządzenia ochrony elektrycznej muszą działać niezawodnie pomimo zmieniających się warunków środowiskowych. Zgodnie z opublikowanymi informacjami o produkcie firmy Sangao, zewnętrzny bezpiecznik zabezpieczający przed wysokim napięciem został zaprojektowany w oparciu o określone kryteria środowiskowe.

Parametry te są szczególnie istotne dla nabywców pracujących przy projektach dystrybucji zewnętrznej. Przed zakupem inżynierowie powinni zawsze sprawdzić rzeczywiste warunki w miejscu instalacji, napięcie systemu, wymagania dotyczące prądu, konfigurację instalacji, wysokość nad poziomem morza i obowiązujące lokalne normy elektryczne, aby upewnić się, że wybrany sprzęt jest prawidłowo określony.

Gdzie stosuje się bezpiecznik odrzutowy wyłącznika wysokiego napięcia na zewnątrz?

Główną zaletą bezpiecznika różnicowego jest jego zdolność do zapewnienia zlokalizowanej ochrony nadprądowej bez konieczności stosowania nadmiernie skomplikowanego układu zabezpieczającego. Dzięki temu jest przydatny w kilku scenariuszach dystrybucji napowietrznej.

Zabezpieczenie transformatora montowanego na słupie

Transformatory rozdzielcze zainstalowane na słupach energetycznych wymagają zabezpieczenia przed awariami w transformatorze lub obwodach za nim. Bezpiecznik różnicowy można zainstalować po stronie wysokiego napięcia, aby zapewnić dedykowany punkt ochrony. Jeżeli wystąpi poważne przetężenie, zadziała bezpiecznik i odłączy odpowiedni transformator od zasilania.

Linie oddziałowe wiejskie i dalekobieżne

Długie linie napowietrzne mogą zawierać wiele odgałęzień i obsługiwać obciążenia rozproszone geograficznie. Zainstalowanie zabezpieczeń w strategicznych lokalizacjach pomaga izolować lokalne problemy, zamiast pozwalać, aby każda awaria wpływała na większą część sieci.

Przemysłowe podajniki dystrybucyjne

Kopalnie, zakłady produkcyjne i inne obiekty przemysłowe mogą wykorzystywać napowietrzne linie wejściowe do zasilania podstacji lub sprzętu dystrybucyjnego. Odpowiednio dobrany bezpiecznik odrzutowy może zapewnić podstawową ochronę przed zwarciem i przetężeniem dla tych obwodów wejściowych.

Infrastruktura użytkowa zewnętrzna

Ponieważ urządzenie jest przeznaczone do montażu na zewnątrz, można je rozważyć w przypadku słupów energetycznych i innych odsłoniętych lokalizacji dystrybucyjnych, gdzie urządzenia zabezpieczające muszą wytrzymywać obciążenia środowiskowe, a jednocześnie pozostawać dostępne w celu kontroli i konserwacji.

W jaki sposób kontrola jakości poprawia niezawodność produktu?

Spójność mechaniczna jest szczególnie ważna w przypadku bezpiecznika odpadowego, ponieważ ochrona elektryczna to tylko jedna część jego funkcji. Bezpiecznik musi także działać mechanicznie zgodnie z przeznaczeniem po stopieniu elementu bezpiecznikowego.

Sangao twierdzi, że produkcja rozdzielnic zewnętrznych odbywa się zgodnie z ramami jakości ISO9001. Proces produkcji tego typu sprzętu zabezpieczającego obejmuje mechaniczne sprawdzenie ustawienia, kalibrację napięcia sprężyny i ciągłe testowanie obciążalności prądowej.

Dlatego też w przypadku zespołów zakupowych kontrolę jakości należy oceniać z kilku perspektyw:

• Wydajność elektryczna:Upewnij się, że element bezpiecznikowy i prąd znamionowy odpowiadają zamierzonemu systemowi.
• Działanie mechaniczne:Sprawdź niezawodne działanie odpadające po zadziałaniu bezpiecznika.
• Struktura izolacji:Sprawdź integralność i trwałość elementów izolacyjnych.
• Połączenie terminalowe:Zapewnij odpowiednią kompatybilność przewodów i bezpieczne połączenia elektryczne.
• Przydatność środowiskowa:Dopasuj warunki pracy produktu do miejsca instalacji.
• Konsystencja produkcji:Wybierz producenta z ustalonymi procedurami kontroli i zarządzania jakością.

Rozważania te pomagają przekształcić zakup podstawowego komponentu w decyzję dotyczącą kompletnego systemu ochrony.

Co powinni wziąć pod uwagę kupujący przy wyborze bezpiecznika różnicowego?

Wybór zewnętrznego bezpiecznika zabezpieczającego przed wysokim napięciem nie powinien opierać się wyłącznie na cenie. Najpierw należy ocenić kompatybilność elektryczną i warunki stosowania.

1. Napięcie systemowe:Potwierdź napięcie znamionowe wymagane przez napowietrzną sieć dystrybucyjną.
2. Aktualna ocena:Wybierz element bezpiecznikowy odpowiedni do normalnego obciążenia i przewidywanych warunków awarii.
3. Środowisko instalacji:Oceń temperaturę, wiatr, wysokość, warunki sejsmiczne i narażenie na warunki atmosferyczne.
4. Wymagania transformatora:W przypadku stosowania do ochrony transformatora należy skoordynować charakterystykę bezpiecznika z wydajnością transformatora i wymaganiami dotyczącymi ochrony.
5. Kompatybilność przewodników:Przed instalacją sprawdź konstrukcję zacisków i wymiary przewodów.
6. Wymagania konserwacyjne:Należy rozważyć, czy mechanizm opuszczania zapewnia wystarczającą widoczność i dostępność dla lokalnych zespołów konserwacyjnych.
7. Możliwości producenta:Oceń doświadczenie produkcyjne, zarządzanie jakością, procedury testowe i wsparcie techniczne.

Dla międzynarodowych nabywców poszukującychChiński producent sprzętu zabezpieczającego przed wysokim napięciemFirma Sangao oferuje szeroką gamę produktów do dystrybucji wysokiego napięcia obejmujących zabezpieczenia, przełączanie, izolację i powiązane zastosowania.

Często zadawane pytania

Co to jest bezpiecznik odrzutowy wyłącznika wysokiego napięcia na zewnątrz?

Jest to zewnętrzne urządzenie zabezpieczające przed wysokim napięciem, zaprojektowane w celu przerwania nadmiernego prądu i fizycznego oddzielenia zespołu bezpiecznika od jego styku po zadziałaniu elementu topikowego. Jest powszechnie stosowany do ochrony transformatorów, linii odgałęzionych i napowietrznych urządzeń dystrybucyjnych.

Dlaczego rurka bezpiecznikowa opada po awarii?

Wypadnięcie zapewnia widoczne fizyczne wskazanie, że bezpiecznik zadziałał. Kiedy element bezpiecznikowy się stopi, naprężenie mechaniczne w zespole roboczym zostaje zwolnione, umożliwiając zespołowi bezpiecznikowemu przesunięcie się w dół i utworzenie szczeliny powietrznej.

Czy ten bezpiecznik można stosować do transformatorów montowanych na słupach?

Tak. Transformatory rozdzielcze montowane na słupach są jednym z głównych scenariuszy zastosowań tego typu urządzeń zabezpieczających. Bezpiecznik może zapewnić ochronę nadprądową po stronie wysokiego napięcia, jeśli jest prawidłowo dobrany i skoordynowany z transformatorem i systemem dystrybucyjnym.

Do jakich warunków zewnętrznych przeznaczony jest bezpiecznik Sangao?

Opublikowane specyfikacje wskazują temperaturę otoczenia podczas pracy od -30°C do +40°C, maksymalną prędkość wiatru 35 m/s i przydatność do instalacji na wysokościach do 1000 m bez regulacji fabrycznej. Projekty nie spełniające tych warunków należy ocenić z producentem przed zakupem.

Dlaczego widoczna izolacja jest przydatna w konserwacji?

Po zadziałaniu bezpiecznika rurka bezpiecznikowa odchyla się od normalnego położenia styku. Tworzy to widoczną fizyczną przerwę powietrzną, która może pomóc personelowi konserwacyjnemu zidentyfikować obsługiwany punkt ochronny podczas rozwiązywania problemów i przywracania systemu.

Jak kupujący powinien wybrać odpowiedni model?

Kupujący powinni ocenić napięcie systemu, prąd znamionowy, warunki awarii, pojemność transformatora, jeśli ma to zastosowanie, połączenia przewodów, warunki środowiskowe, wysokość instalacji i obowiązujące normy lokalne. Przed ostatecznym wyborem zaleca się konsultację techniczną z producentem.

Wniosek

JakiśBezpiecznik zabezpieczający przed wysokim napięciem na zewnątrzto coś więcej niż zwykły element bezpiecznikowy: łączy w sobie wyłącznik nadprądowy, mechaniczną izolację zaniku napięcia, widoczną sygnalizację awarii i zewnętrzną ochronę konstrukcji w jednym praktycznym rozwiązaniu. W przypadku napowietrznych sieci dystrybucyjnych, transformatorów montowanych na słupach, odgałęzień wiejskich i linii zasilających przemysłowych wybór odpowiednio zaprojektowanego urządzenia może pomóc poprawić ochronę sprzętu i uprościć konserwację usterek. Dzięki ustalonym możliwościom produkcyjnym i procedurom kontroli jakości,Sangaomoże wspierać klientów poszukujących niezawodnego sprzętu do ochrony dystrybucji wysokiego napięcia. Jeśli planujesz nowy projekt dystrybucji energii lub potrzebujesz odpowiedniego rozwiązania dla swojej istniejącej sieci,skontaktuj się z namiw celu omówienia wymagań aplikacyjnych, specyfikacji technicznych i potrzeb związanych z zaopatrzeniem.
