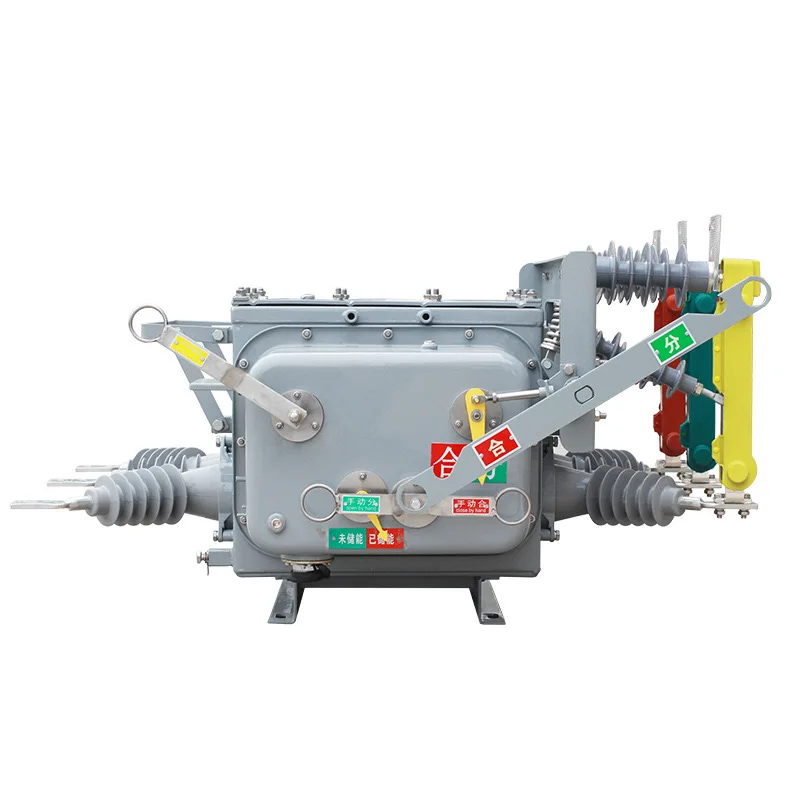

Moduł wyłącznika trójfazowego SanGao – funkcje, tryby sterowania i informacje o zastosowaniach
Abstrakcyjny
Trójfazowe wyłączniki automatyczne są krytycznymi elementami nowoczesnej infrastruktury dystrybucji energii, zwłaszcza w środowiskach komercyjnych i przemysłowych. W przeciwieństwie do wyłączników jednofazowych stosowanych w budynkach mieszkalnych, urządzenia te są zaprojektowane tak, aby wytrzymać wyższe napięcia i większe obciążenia elektryczne. Moduł trójfazowego wyłącznika automatycznego SanGao oferuje elastyczne sterowanie za pomocą sygnałów zewnętrznych lub wewnętrznych timerów, zapewniając niezawodną izolację, ochronę przed przeciążeniem i możliwości ręcznego przełączania. W tym artykule przedstawiono kompleksowy przegląd techniczny funkcji modułu, trybów pracy, kluczowych specyfikacji, scenariuszy zastosowań i mechanizmów bezpieczeństwa, pomagając inżynierom i integratorom systemów w podejmowaniu świadomych decyzji dotyczących solidnego projektu systemu elektrycznego.
Spis treści
Wraz z szybkim rozwojem automatyki przemysłowej i komercyjnej dystrybucji energii, trójfazowe wyłączniki ewoluowały od prostych urządzeń ochronnych do inteligentnych jednostek, które łączą sterowanie, ochronę i izolację. Trójfazowy moduł wyłącznika SanGao, kompatybilny ze środowiskami symulacyjnymi Simulink, zapewnia dwa elastyczne tryby sterowania: sterowanie sygnałem zewnętrznym (0 V dla otwarcia, napięcie dodatnie dla zamknięcia) i sterowanie oparte na wewnętrznym timerze (ustawione czasy przełączania). Ta wszechstronność znacznie upraszcza integrację i testowanie systemu. W tym artykule zagłębiamy się w szczegóły techniczne tego modułu i oferujemy praktyczne wskazówki dotyczące wyboru i zastosowania.
✦ ✦ ✦
1. Przegląd modułu wyłącznika trójfazowego
Moduł wyłącznika trójfazowego SanGao składa się z trzech niezależnych jednobiegunowych wyłączników, połączonych mechanicznie w celu jednoczesnego działania za pomocą jednego uchwytu przełączającego. Można go połączyć szeregowo z obciążeniami trójfazowymi, aby sterować wszystkimi fazami jednocześnie. Mechanizm gaszenia łuku jest identyczny jak w przypadku standardowych wyłączników automatycznych, a moduł zawiera wbudowane obwody tłumiące Rs-Cs, które tłumią przepięcia przełączające – niezbędne w przypadku podłączenia do obciążeń indukcyjnych lub źródeł prądu.
Wyłącznik izolacyjny
Zapewnia widoczne odłączenie od źródła zasilania za pomocą jednego uchwytu obsługującego wszystkie trzy bieguny jednocześnie – służy również jako wyłącznik bezpieczeństwa.
Zabezpieczenie obwodu
Każdy biegun ma prąd znamionowy (np. 5 A) z wyłączeniem przeciążeniowym. W przypadku przeciążenia klamka ustawia się w pozycji „wyłączonej” i nie można jej zamknąć na siłę, dopóki usterka nie zostanie usunięta – jest to tzw. działanie „bez wyzwalania”.
Ręczny przełącznik sterowania
Dzięki specjalnej charakterystyce wyzwalania szeregowego z opóźnieniem czasowym i dużej zdolności wyłączania zwarciowego, może on być stosowany jako bezpośredni wyłącznik sterujący włączaniem/wyłączaniem silnika w ramach jego wartości znamionowych – zwany także wyłącznikiem obwodu silnika.
Symulacja i kontrola
Obsługuje tryb sterowania zewnętrznego (przez wejście Simulink, 0 = otwarte, dodatnie = zamknięte) i tryb sterowania wewnętrznego (ustaw czasy przełączania w oknie dialogowym). Wszystkie trzy bieguny reagują na ten sam sygnał sterujący.
✦ ✦ ✦
2. Podstawowe funkcje i tryby pracy
Wyłącznik trójfazowy SanGao oferuje dwa tryby sterowania w zależności od potrzeb różnych zastosowań. Wtryb sterowania zewnętrznegoikona modułu wyświetla port wejściowy sterowania, umożliwiający przełączanie w czasie rzeczywistym za pośrednictwem sygnałów Simulink. Wtryb kontroli wewnętrznej, czasy przełączania są wstępnie ustawione w oknie dialogowym dla automatycznych sekwencji czasowych. W obu trybach ten sam sygnał sterujący napędza wszystkie trzy wyłączniki, zapewniając pracę synchroniczną.
2.1 Rola obwodu tłumiącego
Gdy wyłącznik jest podłączony do obciążeń indukcyjnych (np. silników, transformatorów) lub źródeł prądu, otwarcie obwodu może spowodować wygenerowanie indukowanych przepięć o wysokim natężeniu, które mogą uszkodzić izolację lub sam wyłącznik. Wbudowany obwód tłumiący Rs-Cs skutecznie pochłania tę energię, ograniczając szczyty przepięć i chroniąc zarówno wyłącznik, jak i urządzenia znajdujące się za nim. Użytkownicy mogą włączyć lub wyłączyć ten obwód w zależności od typu obciążenia.
2.2 Charakterystyka wyzwalania i mechanizm „bez wyzwalania”.
Funkcja „bez wyzwalania” zapewnia, że w przypadku wystąpienia przeciążenia lub zwarcia wewnętrzny mechanizm wymusza rozwarcie styków, a klamka przesuwa się do pozycji wyzwolenia. Próba zamknięcia klamki nie spowoduje ponownego zamknięcia styków, dopóki usterka nie zostanie usunięta, a klamka nie zostanie zresetowana. Zapewnia to iskrobezpieczną barierę zapobiegającą ponownemu włączeniu zasilania, gdy usterka nadal występuje.
- Zewnętrzna kontrola sygnału (0 V / napięcie dodatnie)
- Wewnętrzne sterowanie timerem
- Obwód tłumiący Rs-Cs (opcjonalny)
- Mechanizm bezwyłączeniowy
- Charakterystyka wyzwalania szeregowego z opóźnieniem czasowym
- Wysoka zdolność wyłączania zwarć
✦ ✦ ✦
3. Wyjaśnienie kluczowych specyfikacji technicznych
Wybór odpowiedniego wyłącznika trójfazowego wymaga dokładnego poznania jego parametrów technicznych. Poniższa tabela podsumowuje główne specyfikacje modułu SanGao i ich praktyczne konsekwencje dla wyboru.
| Specyfikacja | Typowa wartość/opis | Wpływ na selekcję |
|---|---|---|
| Prąd znamionowy (na biegun) | 5A (konfigurowalny) | Określa maksymalny ciągły prąd roboczy; musi przekraczać maksymalny prąd w stanie ustalonym obciążenia. |
| Liczba Polaków | 3 bieguny (praca jednoczesna) | Nadaje się do trójfazowych systemów trójprzewodowych lub czteroprzewodowych; zapewnia, że wszystkie fazy są ze sobą połączone. |
| Tryb sterowania | Sygnał zewnętrzny / timer wewnętrzny | Tryb zewnętrzny pasuje do zdalnej automatyzacji; tryb wewnętrzny pasuje do zastosowań o stałym czasie. |
| Charakterystyka podróży | Wyłączenie szeregowe z opóźnieniem czasowym | Umożliwia krótkotrwałe przeciążenia (np. rozruch silnika) bez uciążliwego wyłączania. |
| Zdolność wyłączania zwarciowego | Wysoka (sprawdź dane konkretnego modelu) | Musi przekraczać spodziewany prąd zwarciowy w miejscu instalacji, aby bezpiecznie usunąć zwarcia. |
| Obwód tłumiący | Wbudowane przetworniki Rs-C, opcjonalne | Niezbędny w przypadku obciążeń indukcyjnych w celu ochrony wyłącznika i obciążenia. |
Wskazówka dotycząca wyboru:Oprócz prądu i zdolności wyłączania należy wziąć pod uwagę temperaturę otoczenia, wysokość nad poziomem morza i styl montażu. Skonsultuj się z pomocą techniczną SanGao, aby uzyskać dostosowane rekomendacje.
✦ ✦ ✦
4. Zastosowania przemysłowe i przewodnik doboru
Trójfazowe wyłączniki automatyczne są szeroko stosowane w centrach sterowania silnikami, tablicach rozdzielczych, sprzęcie automatyki przemysłowej i komercyjnych materiałach budowlanych. W zależności od zastosowania mogą pełnić funkcję wyłączników głównych, zabezpieczeń odgałęzień lub wyłączników silnikowych. Poniżej znajdują się typowe przypadki użycia i wskaźniki wyboru.
4.1 Główne obszary zastosowań
- Sterowanie silnikiem przemysłowym:Używane jako rozruszniki bezpośrednie, wymagające charakterystyki wyzwalania z opóźnieniem czasowym, aby uniknąć zadziałania przy prądzie rozruchowym.
- Ochrona linii dystrybucyjnej:Instalowany w głównych lub podrozdzielniach w celu ochrony przed przeciążeniami i zwarciami, przy odpowiedniej koordynacji z urządzeniami poprzedzającymi/odpływającymi.
- Awaryjne zespoły prądotwórcze:Działa jako wyłącznik wyjściowy generatora, zapewniając izolację i wytrzymując ewentualne przejściowe przetężenia.
- Systemy HVAC:Chroni sprężarki, wentylatory i inne silniki w urządzeniach klimatyzacyjnych i chłodniczych – wymaga również charakterystyki opóźnienia czasowego.
4.2 Etapy selekcji
- Określ rodzaj obciążenia:Rezystancyjny czy indukcyjny? Czy ma moment rozruchowy? To decyduje o wymaganej charakterystyce wyzwalania.
- Oblicz prąd roboczy:Na podstawie mocy obciążenia i napięcia oblicz maksymalny prąd linii i dodaj 20–30% marginesu bezpieczeństwa.
- Oszacuj prąd zwarciowy:Uzyskać spodziewany prąd zwarciowy z sieci zasilającej; zdolność wyłączania wyłącznika musi być większa.
- Wybierz tryb sterowania:Zewnętrzna kontrola sygnału, jeśli wymagana jest praca zdalna/automatyczna; wewnętrzny timer, jeśli wymagane jest tylko zaplanowane przełączanie.
- Rozważ wymagania dotyczące tłumika:W przypadku obciążeń indukcyjnych (silniki, transformatory) zawsze należy włączyć obwód tłumiący.
✦ ✦ ✦
5. Funkcje zabezpieczające
Bezpieczeństwo jest najważniejszym priorytetem w projektowaniu instalacji elektrycznych. Wyłącznik trójfazowy SanGao zawiera wiele mechanizmów ochronnych, które chronią nie tylko obwód i sprzęt, ale także personel.
- Zabezpieczenie przed przeciążeniem:Wyzwalacz termomagnetyczny otwiera obwód, gdy prąd przekracza wartość znamionową przez dłuższy czas, zapobiegając przegrzaniu kabla.
- Zabezpieczenie zwarciowe:Wyzwalacz magnetyczny działa natychmiastowo w przypadku zwarcia, odcinając prąd zwarciowy w ciągu milisekund, aby zminimalizować uszkodzenia.
- Funkcja izolacji:Gdy uchwyt znajduje się w pozycji „wyłączony”, wystarczająca szczelina stykowa i odległość izolacji zapewniają widoczną przerwę, spełniającą wymagania izolacyjne.
- Bezwyzwoleniowe zabezpieczenie przed ponownym zamknięciem:Zapobiega ponownemu zamknięciu, gdy usterka trwa, eliminując ryzyko błędu ludzkiego.
Przypomnienie o bezpieczeństwie:Przed jakąkolwiek instalacją, konserwacją lub wymianą zawsze sprawdź, czy zasilanie zewnętrzne jest całkowicie odłączone i sprawdź, czy napięcie jest zerowe. Postępuj zgodnie ze wszystkimi lokalnymi przepisami bezpieczeństwa elektrycznego.
✦ ✦ ✦
Często zadawane pytania
Co oznacza „bez wyzwalania” w wyłączniku trójfazowym?
„Bez wyzwalania” oznacza, że w przypadku wystąpienia przeciążenia lub zwarcia wewnętrzny mechanizm wymusza rozwarcie styków i klamka przesuwa się do pozycji wyzwolenia. Klamki nie można przytrzymać ręcznie zamkniętej, gdy występuje usterka, co gwarantuje, że obwód nie zostanie ponownie zasilony, dopóki usterka nie zostanie usunięta, a klamka nie zostanie zresetowana.
Jaka jest różnica między trybami kontroli zewnętrznej i wewnętrznej?
Wtryb sterowania zewnętrznegomoduł otrzymuje sygnał z wejścia Simulink (0 = otwarty, dodatni = zamknięty), dzięki czemu nadaje się do integracji z systemami automatyki. Wtryb kontroli wewnętrznejużytkownik ustawia godziny otwierania/zamykania bezpośrednio w oknie dialogowym modułu, a wyłącznik działa według zadanego harmonogramu – idealne rozwiązanie do pracy o ustalonym czasie lub pracy cyklicznej.
Kiedy należy zastosować obwód tłumiący?
Zawsze, gdy wyłącznik jest podłączony do obciążeń indukcyjnych (silniki, transformatory, dławiki) lub źródeł prądu, wyłączenie może generować wysokie indukowane przepięcia. Aby pochłonąć tę energię, niezbędny jest obwód tłumiący Rs-Cs. Moduł zawiera wbudowany tłumik, który można włączyć w razie potrzeby.
Jak wybrać właściwą charakterystykę wyzwalania dla obciążenia silnika?
Silniki podczas rozruchu pobierają 5–7 razy większy prąd znamionowy. Wyłącznik z natychmiastowym wyłączeniem zadziałałby niepotrzebnie. Dlatego wybierz wyłącznik zCharakterystyka wyzwalania szeregowego z opóźnieniem czasowym(zabezpieczenie przed przeciążeniem zmiennym), które umożliwia krótkotrwałe przetężenia, a jednocześnie chroni przed długotrwałymi przeciążeniami i zwarciami. Do tego celu przeznaczona jest charakterystyka opóźnienia modułu SanGao.
Czy trzy bieguny mogą działać niezależnie?
Nie. Wewnętrzna blokada mechaniczna zapewnia obsługę wszystkich trzech biegunów za pomocą jednego uchwytu, gwarantując jednoczesne załączenie/rozłączenie. Zapobiega to zanikowi fazy, który mógłby uszkodzić sprzęt trójfazowy.
Jak mogę sprawdzić, czy zdolność wyłączania wyłącznika jest wystarczająca?
Zdolność wyłączania musi być większa niż spodziewany prąd zwarciowy w miejscu instalacji. Wartość ta jest zwykle podawana przez projektanta systemu lub uzyskiwana z badania zwarcia. Znamionowa zdolność wyłączania wyłącznika jest podana w jego arkuszu danych; upewnij się, że spełnia lub przekracza obliczoną wartość.
✦ ✦ ✦
Wybierz niezawodną ochronę trójfazową dla swojego systemu zasilania
Niezależnie od tego, czy chodzi o sterowanie silnikami przemysłowymi, dystrybucję komercyjną czy urządzenia automatyki, trójfazowy moduł wyłącznika SanGao zapewnia bezpieczną, elastyczną i niezawodną ochronę i sterowanie. Skontaktuj się z nami już dziś, aby uzyskać wsparcie w zakresie doboru ekspertów i przetestowania próbek.
