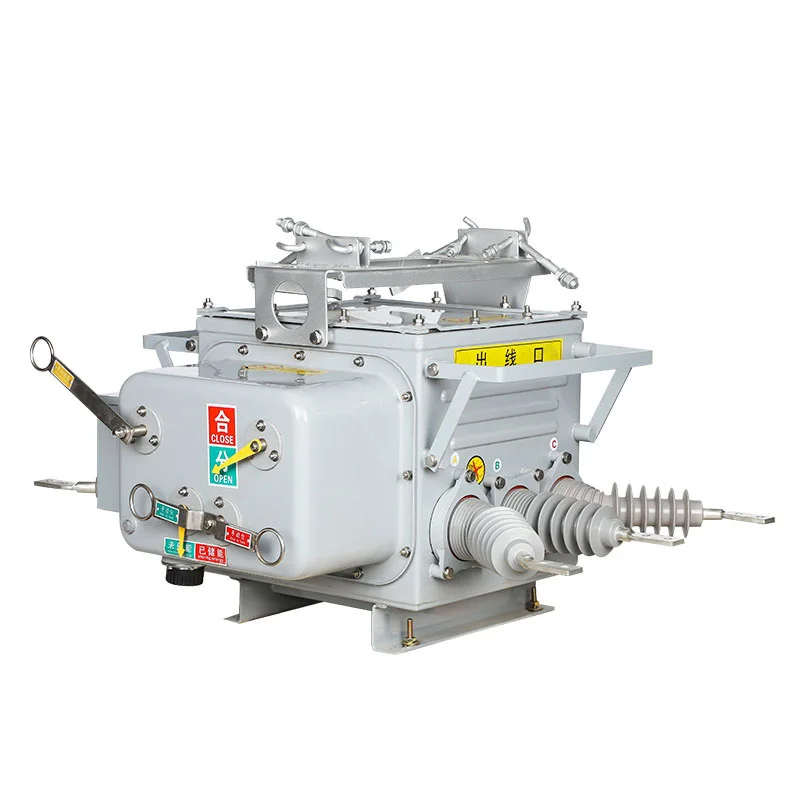

Zewnętrzny wyłącznik próżniowy

Trwały zewnętrzny wyłącznik próżniowy SanGao (zwany dalej „wyłącznikiem granicznym”) nadaje się do zewnętrznych rozdzielnic wysokiego napięcia z trójfazowym prądem zmiennym 50 Hz i napięciem znamionowym 33 kV i niższym. Korpus wyłącznika jest wyposażony w komorę gaszenia łuku próżniowego, przekładnik prądowy, przekładnik prądowy składowej zerowej itp. Wyłącznik posiada tryb zdalnego zarządzania, funkcję kontroli zabezpieczeń i funkcję komunikacji. Może wiarygodnie oceniać i wykrywać podstacje, przedsiębiorstwa przemysłowe i górnicze oraz miejskie i wiejskie sieci energetyczne w celach kontroli i ochrony. Specjalnie nadaje się do częstego działania prądu zerowego na poziomie gruntu i miasta, o natężeniu miliamperowym i prądu zwarciowego międzyfazowego, zapewniając automatyczną eliminację jednofazowych zwarć doziemnych i zwarć międzyfazowych.

Zewnętrzny wyłącznik próżniowy przerywa łuk w trybie próżniowym i wykorzystuje izolację gazową SF6. W pudełku zastosowano zaawansowaną technologię importowanego uszczelnienia gazowego, konstrukcji przeciwwybuchowej i izolacyjnej, o doskonałej ogólnej skuteczności uszczelniania. Poprawiono także skuteczność uszczelniania przewodów importowych i eksportowych, a ogólna skuteczność uszczelniania jest dobra. Znajdujący się wewnątrz gaz SF6 nie może wyciekać ani być narażony na działanie środowiska zewnętrznego. Mechanizm działania sprężyny został zminiaturyzowany, a jego działanie zoptymalizowane. Przyjęcie głównej przekładni łańcuchowej i wielostopniowego systemu wyzwalania, o niskim oporze i niskim wzroście temperatury. Jego niezawodność i stabilność przewyższają tradycyjne mechanizmy sprężynowe.

Ten produkt jest instalowany na granicy odpowiedzialności napowietrznych linii dystrybucyjnych. Przedni koniec linii wejściowej użytkownika automatycznie wyeliminuje jednofazowe uszkodzenia uziemienia i zwarcia międzyfazowe w systemie użytkownika, unikając rozprzestrzeniania się usterek ze świata użytkownika na główną linię przesyłową, zapewniając bezpieczeństwo elektryczne nieuszkodzonych użytkowników i poprawiając niezawodność elektryczną. Jeżeli zwarcie ma charakter trwały i nie powiedzie się ponowne załączenie stacji, wypadek u użytkownika średniego napięcia spowoduje odcięcie całej głównej linii dystrybucyjnej. Ta częsta awaria przesyłu w sieci elektroenergetycznej spowoduje znaczne straty dla społeczeństwa.

stan środowiska

(1) Temperatura powietrza w otoczeniu: -40 ℃~+40 ℃; Dzienna zmiana temperatury nie przekracza 25 ℃; Zgodnie z właściwościami gazu SF6, gdy temperatura otoczenia wynosi -40 ℃, a ciśnienie wewnątrz zbiornika wynosi 0,05Mpa, SF6 nadal znajduje się w stanie gazowym, aby zapewnić normalne działanie produktu. Gdy temperatura otoczenia wynosi -40 ℃, a ciśnienie manometryczne wynosi 0,05Mpa, temperatura upłynniania SF6 wynosi -55 ℃; Gdy ciśnienie manometryczne wynosi zero, temperatura skraplania SF6 nie przekroczy -60 ℃.

(2) Prędkość wiatru nie przekraczająca 35 m/s;

(3) Miejsce wolne od łatwopalności, zagrożenia wybuchem, silnej korozyjności chemicznej (takiej jak różne kwasy, zasady lub dym) i silnych wibracji.

(4) Wysokość: ≤ 1000 m;

(5) Grubość pokrycia: 10 mm;

(6) Poziom zanieczyszczenia powietrza: Poziom 4;

(7) Intensywność sejsmiczna: ≤ 7 stopni;

(8) Metoda uziemienia punktu neutralnego w sieci energetycznej: Punkt neutralny nie jest uziemiony, jest uziemiony poprzez cewkę tłumiącą łuk, a punkt zerowy jest uziemiony poprzez niską rezystancję.
