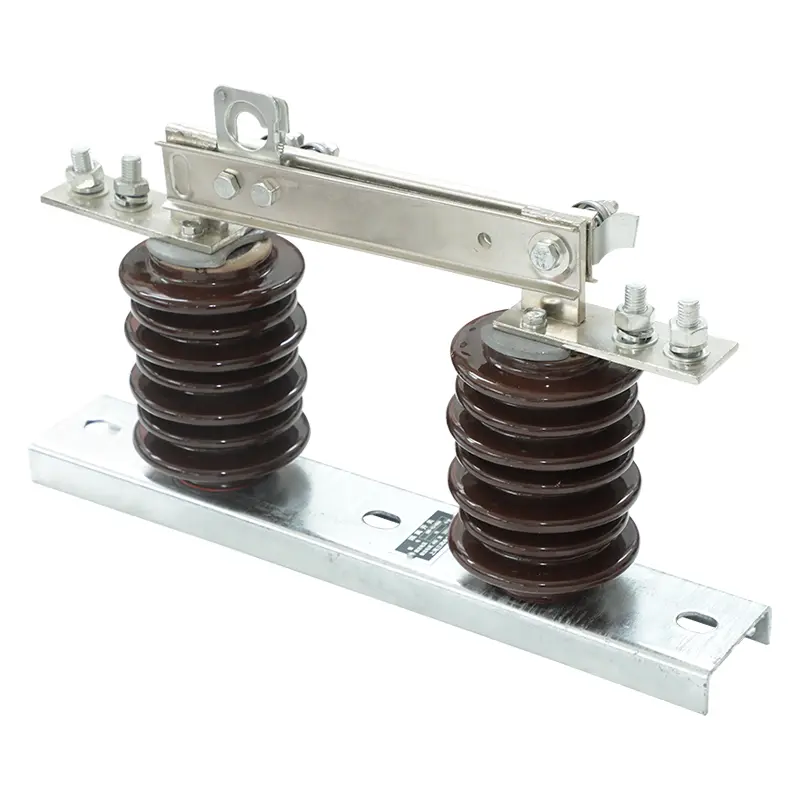

Wnętrzny odłącznik wysokiego napięcia

Wnętrzowy odłącznik wysokiego napięcia SanGao to solidny i trwały przełącznik odpowiedni do włączania i wyłączania systemów obwodów prądu przemiennego, takich jak systemy fotowoltaiczne i systemy klimatyzacyjne. Ten odporny na warunki atmosferyczne wyłącznik izolacyjny nadaje się szczególnie do montażu na zewnątrz, ze stopniem ochrony do IP66. Podstawowy mechanizm instalacyjny zapewnia wygodniejszą przestrzeń na zakończenia i okablowanie. Nie tylko jest w stanie wytrzymać uderzenia przepływu wody, ale może także często przełączać się pod dużymi obciążeniami (takimi jak obciążenie silnika lub inne obciążenia o wysokiej indukcyjności). Nadaje się do różnych środowisk wewnętrznych i zewnętrznych.

Zalety produktu

Otwieranie i zamykanie ładunku

4 śruby z osłonami ochronnymi, mocowanie o dużej wytrzymałości

Stopień ochrony IP66, materiały odporne na promieniowanie UV i trudnopalne

Zarówno góra, jak i dół są wyposażone w podwójne gwintowane wejścia kablowe o średnicy 25 mm

Zamykany uchwyt

Zapewnij 5-letnią gwarancję, ubezpieczenie produktu i ubezpieczenie od wycofania

Nadaje się do prawie wszystkich zastosowań zewnętrznych. Seria ta obejmuje przełączniki jednobiegunowe, dwubiegunowe i trójbiegunowe w zakresie od 20 do 63A.

Podstawowy mechanizm instalacyjny sprawia, że ​​okablowanie jest wygodniejsze i pozwala zaoszczędzić więcej miejsca na okablowanie.

Zakres zastosowania

Nadaje się do każdych warunków stosowania na zewnątrz. Zawiera przełączniki jednobiegunowe, dwubiegunowe i trójbiegunowe, z zakresem prądu od 20A do 63A.

Instalacja podstawy sprzętowej sprawia, że ​​okablowanie jest wygodniejsze i pozwala zaoszczędzić więcej miejsca na okablowanie. (Rozmiar przełącznika to 165 mm × 82 mm, a całkowita wysokość 85 mm.)

Do montażu przewodu uziemiającego i taśmy przewodu neutralnego należy używać podwójnych śrub zaciskowych, upewniając się, że taśma zaciskowa kabla jest tej samej długości, a połączenie jest niezawodne. Otwór terminala wynosi 5-6 mm.

Bezpieczniej jest zainstalować przełącznik na konstrukcji metalowej z nasadką izolacyjną, która zakrywa śruby montażowe podstawy, aby zapobiec narażeniu go na działanie przewodów pod napięciem.

Każde urządzenie wyposażone jest w gwintowaną zatyczkę przewodową oraz gwintowaną redukcję, do której można w łatwy sposób podłączyć przewody i zaślepki gwintowane o średnicy 25mm lub 20mm. Aby zapewnić stopień ochrony IP, należy zamontować nakrętki.

Odporna na uderzenia podstawa i pokrywa wytrzymują prawie wszystkie najbardziej intensywne uderzenia podczas instalacji. Obie części są uszczelnione zintegrowanymi uszczelkami odpornymi na warunki atmosferyczne.

Ze względów bezpieczeństwa w podstawie znajduje się otwór o średnicy 7mm służący do blokowania dźwigni sterującej w pozycji „zamkniętej”. Głęboko formowana warstwa ochronna może chronić drążek operacyjny przed uszkodzeniem fizycznym lub przypadkowym przełączeniem.

Wszystkie produkty są zgodne z normą IEC60947-3.

Standardowym kolorem jest szary.

Zalety produktu

Otwieranie i zamykanie ładunku

4 śruby z osłonami ochronnymi, mocowanie o dużej wytrzymałości

Stopień ochrony IP66, materiały odporne na promieniowanie UV i trudnopalne

Zarówno góra, jak i dół są wyposażone w podwójne gwintowane wejścia kablowe o średnicy 25 mm

Zamykany uchwyt

Zapewnij 5-letnią gwarancję, ubezpieczenie produktu i ubezpieczenie od wycofania

Warunki środowiskowe:

1. Wysokość nie może przekraczać 2000 m lub mniej.

2. Górna granica temperatury otoczenia w obszarach ogólnych wynosi +40 ℃, a dolna granica to -30 ℃.

3. Ciśnienie wiatru nie może przekraczać 8 stopni.

4. Intensywność sejsmiczna nie może przekraczać 8 stopni.

5. Grubość lodu nie może przekraczać 1mm.

6. Miejsce montażu nie powinno być narażone na częste i silne wibracje.

7. Zwykłe miejsca instalacji powinny być wolne od substancji wybuchowych i żrących, takich jak gazy, opary, osady chemiczne, mgła solna, pył itp., które poważnie wpływają na zmęczenie izolacji i przewodności wyłączników izolacyjnych.

8. Typ przeciw zanieczyszczeniom nadaje się do obszarów silnie zanieczyszczonych, ale nie należy go stosować do substancji, które mogą powodować nadmierne pożary, eksplozje itp.
