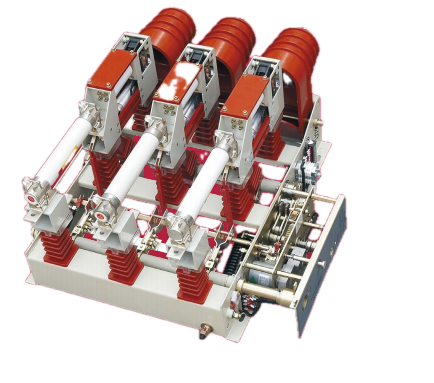

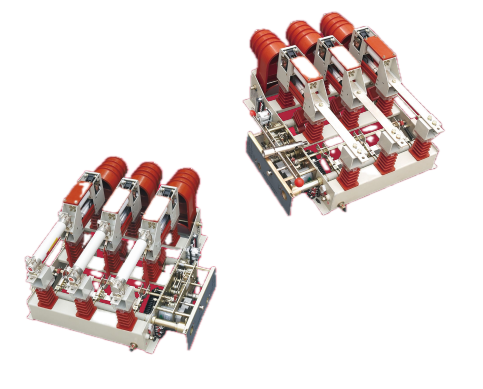

Rozłącznik obciążenia próżniowego i zespół bezpieczników

Rozłącznik obciążenia próżniowego i zespół bezpiecznikowy łączą przerywacz próżniowy z systemem koordynacji wyzwalania bezpiecznika. W normalnych warunkach obciążenia przełącznik działa niezależnie. Gdy prąd zwarcia przekracza wartość znamionową bezpiecznika, wybijak bezpiecznika mechanicznie uruchamia mechanizm wyzwalający wyłącznika, otwierając główne styki i kasując obwód. Bezpośrednio działająca odległość izolacyjna i odległość otwarcia wyłącznika są osiągane jednym ruchem. Przesłona uziemiająca, połączona z uziemnikiem, zapewnia widoczne połączenie uziemiające na potrzeby konserwacji. Przy napięciu 12 kV i 630 A przy krótkotrwałym prądzie wytrzymywanym 20 kA, urządzenie jest zbudowane z myślą o niezawodnej pracy zarówno w miejskich, jak i wiejskich sieciach dystrybucyjnych.

Zasada działania

Wewnątrz przerywacza próżniowego styki są uszczelnione w środowisku o wysokiej próżni (zwykle poniżej 10⁻⁴ Pa). Kiedy styki rozdzielają się pod obciążeniem, z odparowanego materiału stykowego tworzy się łuk z oparów metalu. Jednakże, ponieważ próżnia praktycznie nie zawiera cząsteczek gazu do jonizacji, łuk nie może się utrzymać i gaśnie przy pierwszym naturalnym przejściu prądu przemiennego przez zero. Opary metalu szybko skraplają się na powierzchniach styku i ekranie, przywracając wytrzymałość dielektryczną w ciągu milisekund. Ta metoda hartowania łukowego nie wymaga mediów zewnętrznych (oleju ani SF₆) i powoduje minimalną erozję stykową.

Zalety produktu

Połączone przełączanie i ochrona

Nasz rozłącznik próżniowy obciążenia i zespół bezpieczników wykonują rutynowe przełączanie obciążenia i, w przypadku bezpieczników, zapewniają przerwanie zwarcia. Eliminuje to potrzebę stosowania oddzielnego wyłącznika automatycznego na każdym polu zasilającym, redukując wydatki inwestycyjne.

Kompaktowy ślad

Mechanizm napędowy zmniejsza naprężenie napięciowe przerywacza poza momentem przełączania, umożliwiając zastosowanie mniejszego przerywacza i ogólnego rozmiaru aparatu. Pozwala to na układy o większej gęstości w jednostkach głównych pierścieniowych i podstacjach kompaktowych.

Działanie jednosuwowe

Odległość izolującą i odległość otwarcia wyłącznika uzyskuje się jednym ruchem, co upraszcza sekwencję przełączania i zmniejsza ryzyko błędu operatora.

Widoczne uziemienie dla bezpieczeństwa

Przesłona uziemiająca, połączona z uziemnikiem, zapewnia fizyczną i wizualną sygnalizację izolacji, umożliwiając bezpieczny dostęp konserwacyjny bez dodatkowych urządzeń uziemiających.

Technologia niezawierająca SF₆

Przerwanie próżni eliminuje obawy związane z gazami cieplarnianymi i pozwala uniknąć procedur obsługi, testowania szczelności i ponownego napełniania związanych ze sprzętem SF₆.

Diagnoza usterek

Częste działanie bezpiecznika zazwyczaj wskazuje na podstawowe problemy z systemem. Poniżej przedstawiono główne przyczyny i środki zaradcze:

Zwarcie systemu: Kiedy nastąpi zwarcie, prąd zwarciowy szybko topi element bezpiecznikowy. Przed wymianą bezpiecznika na właściwy parametr należy zlokalizować i usunąć usterkę (np. naprawić kabel lub wymienić uszkodzony sprzęt).

Trwałe przeciążenie: Ciągła praca powyżej prądu znamionowego generuje nadmierne ciepło, powodując stopienie bezpiecznika. Obciążenie należy zmniejszyć do wartości znamionowych urządzenia lub zwiększyć wartość bezpiecznika w koordynacji z badaniami nad zabezpieczeniem systemu.

Nieprawidłowy dobór bezpiecznika: Jeśli wartość znamionowa elementu bezpiecznikowego jest zbyt niska dla danego zastosowania, wystąpią zakłócenia w działaniu. Sprawdź parametry bezpiecznika w stosunku do wydajności transformatora lub pola zasilającego i wymień element na element o odpowiednich wymiarach, zgodnie z tabelami koordynacyjnymi producenta.

Parametry techniczne

Środowiska aplikacji

Miejskie sieci pierścieniowe

Rozłącznik obciążenia próżniowego i zespół bezpiecznikowy służą jako przełącznik sekcyjny w jednostkach głównych pierścieniowych (RMU). Kompaktowe wymiary, osiągnięte dzięki konstrukcji mechanizmu napędowego, umożliwiają konfiguracje rozdzielnic o większej gęstości w podstacjach miejskich o ograniczonej przestrzeni. Zintegrowany uziemnik upraszcza procedury konserwacyjne, skracając czas przestojów podczas planowych prac.

Obiekty przemysłowe

W zakładach przemysłowych z wieloma centrami obciążenia, rozłącznik próżniowy i zespół kombinowany bezpieczników zapewniają przełączanie obciążenia na dopływach transformatora i punktach zasilających. Opcja kombinacji rozłącznika i bezpiecznika zapewnia ochronę przed zwarciem bez konieczności zakupu pełnego wyłącznika próżniowego, odpowiednią dla niekrytycznych linii zasilających, gdzie przed zwarciem zapewniona jest ochrona przed zwarciami.

Wiejskie sieci dystrybucyjne

Dystrybucja na obszarach wiejskich wiąże się ze specyficznymi wyzwaniami: długimi liniami zasilającymi, zmiennym obciążeniem i wahaniami napięcia. Na końcu długich linii zasilających 10 kV spadek napięcia w okresach szczytowego obciążenia może być znaczny, co skutkuje niskim napięciem w siedzibie klienta. Urządzenie rozwiązuje ten problem na dwa sposoby. Po pierwsze, instalacja w strategicznych punktach wzdłuż długich linii zasilających umożliwia operatorom sieci sekcjonowanie linii, izolowanie usterek i ograniczanie stref przestojów. Po drugie, urządzenie może przełączać zaczepy transformatorów i baterie kondensatorów, umożliwiając operatorom skuteczniejsze zarządzanie profilami napięcia. Na obszarach wiejskich szczególnie cenne są niskie wymagania konserwacyjne aparatury – ekipy konserwacyjne mogą pokonywać znaczne odległości, aby dotrzeć na miejsce, więc niezawodność sprzętu pomiędzy wizytami bezpośrednio zmniejsza koszty operacyjne.

Często zadawane pytania

P1: W jaki sposób przerywacz próżniowy gasi łuk?

Kiedy styki wewnątrz przerywacza próżniowego rozłączają się pod obciążeniem, pomiędzy powierzchniami stykowymi tworzy się łuk z oparów metalu. Ponieważ przerywacz utrzymuje wysoką próżnię przy niewielkiej liczbie cząsteczek gazu dostępnych do jonizacji, łuk nie jest w stanie się utrzymać i gaśnie przy pierwszym naturalnym przejściu prądu przez zero. Ta metoda wygaszania łuku jest wydajna, szybka i nie wymaga zewnętrznych środków gaszących łuk.

P2: Co powoduje częste działanie bezpiecznika i jak temu zaradzić?

Częste działanie bezpiecznika zazwyczaj wskazuje na awarię systemu. Głównymi przyczynami są: zwarcie systemu (prąd zwarciowy topi wkładkę bezpiecznikową; usterkę należy zlokalizować i usunąć przed wymianą bezpiecznika na prawidłowy), trwałe przeciążenie (praca powyżej prądu znamionowego przez dłuższy czas; obciążenie musi zostać zmniejszone) lub nieprawidłowy dobór bezpiecznika (natężenie wkładki bezpiecznikowej jest zbyt niskie dla danego zastosowania; bezpiecznik należy wymienić na właściwy).

P3: Gdzie zwykle stosuje się wyłącznik obciążenia próżniowego i zespół bezpieczników?

Urządzenie nadaje się do trójfazowych sieci średniego napięcia prądu przemiennego. Typowe zastosowania obejmują główne jednostki pierścieniowe (RMU), podstacje kompaktowe, przełączniki sekcyjne linii dystrybucyjnych i zabezpieczenia transformatorów w połączeniu z bezpiecznikami.

P4: Czy to urządzenie może zastąpić wyłącznik próżniowy?

Nie. Urządzenie przeznaczone jest do przełączania obciążeń i po wyposażeniu w bezpieczniki zapewnia ochronę przeciwzwarciową. Wyłącznik próżniowy jest przeznaczony do bezpośredniego przerywania zarówno normalnych prądów obciążenia, jak i bezpośrednich prądów zwarciowych. W zastosowaniach, w których zapewniona jest już ochrona przed zwarciami, urządzenie to stanowi bardziej opłacalne rozwiązanie niż pełny wyłącznik próżniowy.

Dlaczego warto wybrać SanGao?

1. Zdolność produkcyjna

SanGao prowadzi zakład o powierzchni 10 mu (6667 m²) w Liushi w stanie Zhejiang, obejmujący powierzchnię produkcyjną o powierzchni 10 000 m², w której mieszczą się dedykowane linie montażowe i testowe rozdzielnic średniego napięcia.

2. Zespół techniczny

Firma zatrudnia 120 pracowników, w tym 20 inżynierów średniego i wyższego szczebla zajmujących się projektowaniem mechanicznym, izolacją wysokiego napięcia i zapewnieniem jakości. Kapitał zakładowy wynosi 81,68 miliona RMB, a suma aktywów wynosi około 200 milionów RMB.

3. Certyfikowane systemy jakości

Produkcja odbywa się w oparciu o certyfikaty ISO 9001:2008, ISO 14001, ISO 45001. Wymagają one udokumentowanej kontroli dostawcy, inspekcji przychodzącej, kontroli w trakcie procesu i końcowych testów akceptacyjnych.

4. Śledzenie procesu

n System ERP śledzi materiały, operacje produkcyjne i zapisy testów. Każde urządzenie jest serializowane, a dane testowe są archiwizowane w celu zapewnienia pełnej identyfikowalności.

5. Rutynowe badania

Każde urządzenie poddawane jest próbom wytrzymałości dielektrycznej (obwodu głównego i uziemienia), próbom działania mechanicznego pod kontrolą ręczną i elektryczną oraz pomiarom rezystancji styków. Próbki poddawane są testom prądem krótkotrwałym w celu sprawdzenia poprawności 20 kA / 4 s.

6. Partnerstwa techniczne

SanGao współpracuje z Xi'an Senyuan, Pekińskim Instytutem Badań nad Elektryką i Instytutem Badań nad Wysokimi Napięciami w Xi'an w zakresie testowania typu i zgodności z normami GB i IEC.

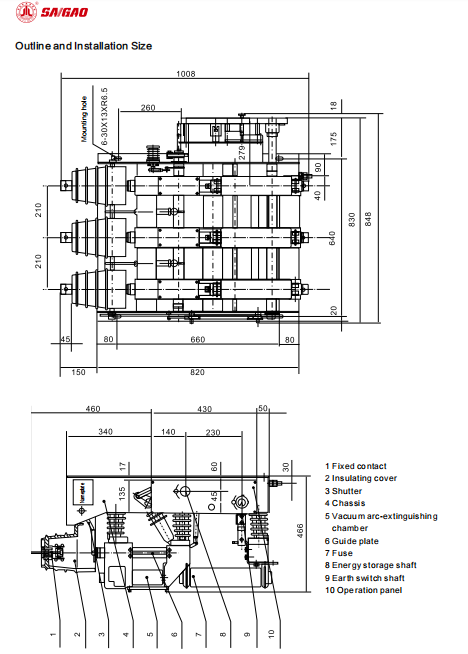

Podział komponentów

NIE.	Część
1	Stały kontakt
2	Osłona izolacyjna
3	Migawka
4	Podwozie
5	Komora próżniowa do gaszenia łuku
6	Płyta prowadząca
7	Bezpiecznik
8	Szyb magazynujący energię
9	Wał uziemnika
10	Panel operacyjny
