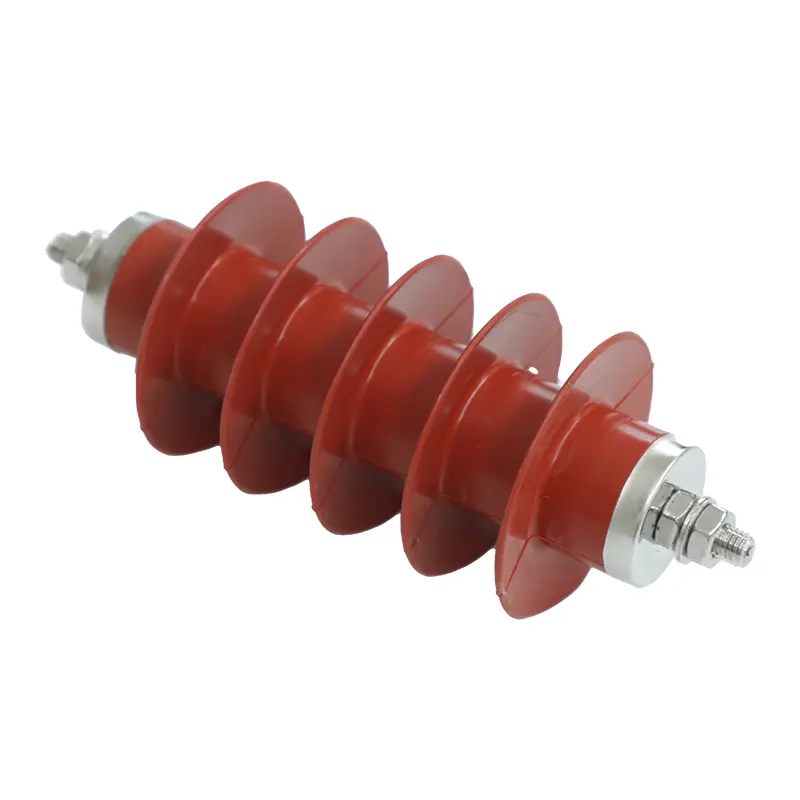

Elektryczny ogólny odgromnik z tlenku cynku

Nasze wysokiej jakości rozwiązanie stanowi duży krok naprzód dla firm inżynieryjnych poszukujących niezawodnościElektryczny ogólny odgromnik z tlenku cynkuWyprodukowano w Chinach. Dzięki zastosowaniu w rdzeniu wysokowydajnych rezystorów z tlenku cynku, to bezprzerwowe urządzenie działa jako doskonały izolator elektryczny przy normalnym napięciu sieciowym. W chwili, gdy w linię uderzy przepięcie, nieliniowy materiał zmienia stan, aby bezpiecznie przekazać energię przejściową do uziemienia, chroniąc dalszy sprzęt przed poważnym uszkodzeniem izolacji.

Dane techniczne i parametry systemu

Aby zapewnić bezproblemową integrację strukturalną w układach mediów średniego napięcia, ten elektryczny odgromnik z tlenku cynku działa w ramach następujących zweryfikowanych granic technicznych:

• Zakres napięcia znamionowego systemu:Sieci dystrybucyjne od 1 kV do 36 kV.

• Klasyfikacje poziomów dystrybucji:Lekkie, zwykłe i ciężkie.

• Zakres temperatur otoczenia:Od minus 35°C do +40°C przy ciągłym użytkowaniu na zewnątrz.

• Limit wysokości operacyjnej:Standardowe konfiguracje do wysokości 1000 metrów.

• Częstotliwość sieci energetycznej prądu przemiennego:Obsługuje linie prądu przemiennego do 100 Hz.

• Skład materiału rdzenia:Wysoce nieliniowe bloki warystora z tlenku metalu (MOV).

Nieliniowa odpowiedź woltamperometryczna w porównaniu z węglikiem krzemu

Starsze sieci energetyczne opierały się na ogranicznikach z węglika krzemu w połączeniu z szeregowymi iskiernikami. Te starsze systemy charakteryzowały się powolnym czasem reakcji i degradacją fizycznej iskiernika spowodowaną powtarzającym się łukiem elektrycznym.

Ten elektryczny odgromnik z tlenku cynku zasadniczo zmienia charakterystykę ochrony poprzez całkowite wyeliminowanie fizycznego iskiernika. Mikrokrystaliczna struktura naszych zaawansowanych warystorów z tlenku cynku zapewnia niezwykle ostrą, nieliniową krzywą wolt-amper. Przy normalnych napięciach roboczych prąd upływu jest praktycznie zerowy.

W ciągu mikrosekundy, w której system wykrywa przepięcie, rezystancja spada wykładniczo. Dzięki temu urządzenie może wytrzymać ogromny prąd obciążający bez uciekania ciepła, chroniąc sieć przed ostrymi spadkami napięcia i zwarciami między linią a uziemieniem.

Gdzie stosuje się ten system ochrony?

Uniwersalna konstrukcja tego elektrycznego odgromnika z tlenku cynku sprawia, że ​​można go łatwo dostosować do wielu sektorów infrastruktury komercyjnej:

• Standardowe linie napowietrzne:Wersje o lekkich obciążeniach są stosowane w zastosowaniach o słabym uderzeniu pioruna, aby chronić duże rozpiętości przed wyładowaniami atmosferycznymi.

• Dystrybucja energii przemysłowej:Zwykłe modele chronią podstacje fabryczne przed przepięciami przełączającymi o wysokiej częstotliwości, powodowanymi przez ciężkie rozruszniki silników.

• Systemy montowane w szafce:Kompaktowe profile umożliwiają bezproblemową integrację w szafach rozdzielczych średniego napięcia i obudowach montowanych na podkładkach, gdzie przestrzeń jest na wagę złota.

Opakowania przemysłowe i zapobieganie uszkodzeniom

Tranzyt zagraniczny wymaga solidnej ochrony przed wnikaniem wilgoci i uderzeniami fizycznymi. Sangao pakuje zamówienia masowe w drewniane skrzynie spełniające wymogi eksportowe, wyłożone ciężkim materiałem amortyzującym. Opakowanie to zapobiega fizycznym zniekształceniom lub zmianom wewnętrznego ustawienia podczas transportu morskiego na duże odległości, zapewniając, że sprzęt dotrze na miejsce projektu w stanie całkowicie gotowym do instalacji.

Często zadawane pytania

W jaki sposób rdzeń nieliniowy powraca do stanu izolacyjnego po uderzeniu pioruna?

Bloki tlenku cynku zachowują się jak przełączniki molekularne sterowane napięciem. Gdy tylko wyładowanie piorunowe dotrze do ziemi, a napięcie sieciowe spadnie poniżej progu napięcia odniesienia, wysoce nieliniowe właściwości materiału natychmiast przerywają przewodzenie, resetując barierę izolacyjną.

Jaka jest dokładna różnica między poziomami dystrybucji światła, zwykłego i ciężkiego dla tego elektrycznego odgromnika z tlenku cynku?

Modele do lekkich zastosowań są zoptymalizowane pod kątem zastosowań o niskim poziomie uderzeń pioruna na terenach wiejskich. Modele do zwykłych zastosowań chronią standardowe podstacje miejskie, natomiast wersje do dużych obciążeń charakteryzują się powiększonymi blokami warystorów, które pochłaniają ogromne wyładowania energetyczne powszechne w strefach wysokiego ryzyka.

Czy to uniwersalne urządzenie zabezpieczające można zintegrować bezpośrednio z wewnętrznymi szafkami rozdzielczymi?

Tak. Jego zwarta, pozbawiona szczelin konstrukcja nie emituje żadnych zewnętrznych łuków zjonizowanego gazu podczas pracy, co czyni go całkowicie bezpiecznym w przypadku ciasnych instalacji montowanych w szafkach, gdzie przestrzeń jest ograniczona, a odstępy łuku są małe.
