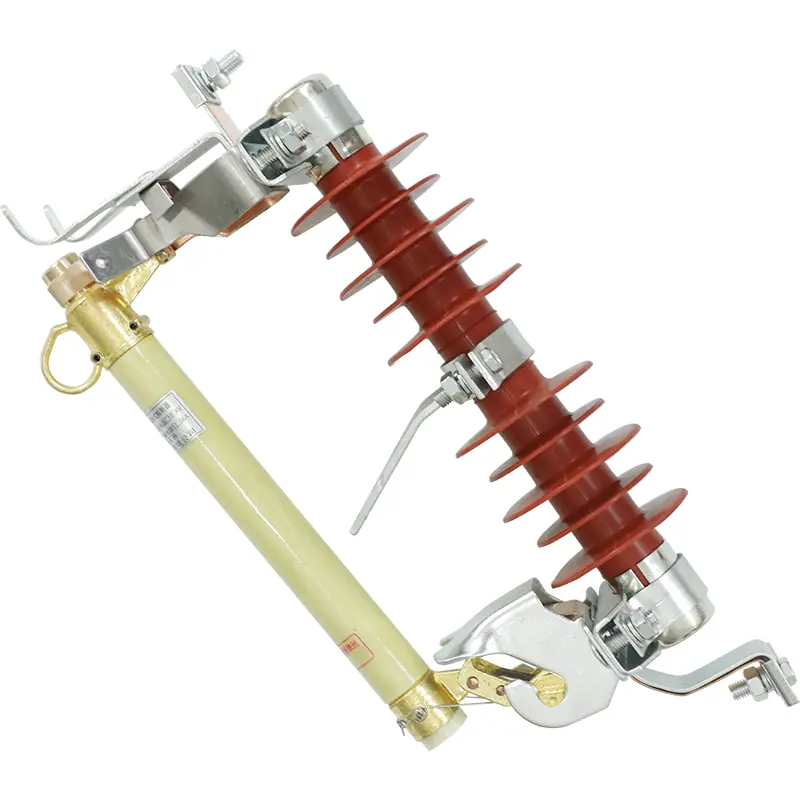

Montowany na słupie kompozytowy wyłącznik bezpiecznikowy wysokiego napięcia z funkcją wykrywania łuku

SangaoMontowany na słupie kompozytowy wyłącznik bezpiecznikowy wysokiego napięcia z funkcją wykrywania łukuWyprodukowane w Chinach stanowi znaczącą ewolucję w projektowaniu napowietrznych sieci dystrybucyjnych. Dzięki zastosowaniu płaszcza zewnętrznego z kompozytu o dużej masie cząsteczkowej zamiast tradycyjnej ciężkiej porcelany, to lekkie, a jednocześnie sztywne strukturalnie wycięcie zapewnia całkowitą odporność na pękanie strukturalne, uszkodzenia mechaniczne i awarie śledzenia. Wbudowany separator łuku posiada specjalistyczną wyściółkę wewnętrzną z włókien kostnych, która aktywnie dusi łuki elektryczne o wysokiej temperaturze w ciągu milisekund od upłynnienia elementu topikowego, zapewniając czyste czyszczenie bez ryzyka ubocznego uszkodzenia sąsiednich poprzeczek lub linii fazowych. Nabywcy hurtowi wybierają ten zaawansowany system kompozytowy, aby zminimalizować koszty utrzymania linii i wyeliminować błędy komponentów spowodowane utrzymującymi się łukami elektrycznymi wysokiego napięcia.

Wypychanie i rozpraszanie łuku o podwójnym działaniu

Standardowe wyłączniki odcinające opierają się wyłącznie na grawitacji i szczelinach powietrznych, aby usunąć zwarcia średniego napięcia, które mogą skutkować długotrwałym wyładowaniem łukowym pod wysokimi obciążeniami indukcyjnymi. Ten wyspecjalizowany, montowany na słupie kompozytowy wyłącznik bezpiecznikowy wysokiego napięcia z funkcją rozróżniania łuku zawiera zaprojektowany moduł rozróżniania łuku, który eliminuje to fizyczne ograniczenie. Rurka uchwytu bezpiecznika mieści metalowy element bezpiecznikowy w komorze o podwójnych ściankach: wewnętrznej wyściółce z włókna kostnego otoczonej odporną na warunki atmosferyczne powłoką z włókna szklanego epoksydowego.

Kiedy przeciążenie lub zwarcie wyzwala prądy zwarciowe, element bezpiecznikowy szybko się topi. Intensywna energia cieplna natychmiast odparowuje wewnętrzną powierzchnię wyściółki z włókien kostnych, uwalniając wybuch gazu dejonizującego pod wysokim ciśnieniem. Ten podmuch gazu z siłą wyrzuca zjonizowane powietrze z dna rury, gasząc łuk elektryczny w ciągu milisekund. Jednocześnie mechanizm operacyjny zwalnia górny zatrzask, powodując opadnięcie całego zespołu bezpieczników i jego normalną pozycję roboczą, zapewniając wyraźną, wizualną przerwę powietrzną dla załóg mediów.

Specyfikacje techniczne

Aby zapewnić dokładną kompatybilność konstrukcyjną z napowietrznymi układami mediów średniego napięcia, ten montowany na słupie kompozytowy bezpiecznik odcinający wysokiego napięcia z wyłącznikiem łuku działa ściśle w ramach fabrycznie zweryfikowanych ograniczeń środowiskowych i elektrycznych:

• Koperta robocza temperatury otoczenia:-30°C do +40°C ciągła ekspozycja na zewnątrz.

• Próg wysokościomierza:Wysokość do 1000 metrów (w przypadku odległości przekraczających 1000 metrów wymagane są niestandardowe regulacje mechaniczne).

• Zakres częstotliwości zasilania prądem zmiennym:Sieci nie mniejsze niż 48 Hz i nie przekraczające 52 Hz.

• Ocena tolerancji intensywności sejsmicznej:Maksymalna strukturalna intensywność sejsmiczna nie powinna przekraczać 7 stopni.

• Maksymalna dopuszczalna prędkość wiatru:Nie może przekraczać 35 metrów na sekundę.

• Podstawowe środowisko aplikacji:Napowietrzne systemy dystrybucyjne, słupy energetyczne i krany izolujące odgałęzienia linii.

Gdzie jest rozmieszczone to specjalistyczne wycięcie?

Solidna konstrukcja kompozytowa i zdolność szybkiego gaszenia łuku sprawiają, że to urządzenie zabezpieczające idealnie nadaje się do wymagających środowisk przemysłowych:

• Podajniki podwieszane niesione wiatrem:Instalowany na odsłoniętych słupach energetycznych, gdzie prędkość wiatru osiąga 35 metrów na sekundę, zapewniając, że zatrzask mechaniczny pozostanie zamknięty aż do wystąpienia usterki.

• Słupy pionowe podstacji:Umieszczony w krytycznym miejscu, gdzie napowietrzne przewody dystrybucyjne przechodzą w kable podziemne, zapobiegając uszkodzeniu wrażliwej izolacji podpowierzchniowej przez zwarcia nadprądowe.

• Aktywne sejsmicznie pętle dystrybucyjne:Odporny na pękanie korpus z kompozytowego polimeru z łatwością pochłania wibracje mechaniczne i ruchy strukturalne o intensywności sejsmicznej do 7 stopni.

Globalne standardy wysyłki

Tranzyt zagraniczny wymaga wytrzymałej ochrony przed wysoką wilgotnością, słonym powietrzem i stresem fizycznym. Sangao pakuje duże zamówienia montowanych na słupach kompozytowych bezpieczników wyrzucających wysokiego napięcia z wyłącznikiem łuku w drewnianych skrzyniach zgodnych z wymogami eksportu, wyłożonych ciężkim materiałem amortyzującym. Każda skrzynia jest hermetycznie zamknięta, aby zapobiec zniszczeniu przez wilgoć wewnętrznych wykładzin gaszących łuk, dzięki czemu każde urządzenie dotrze na miejsce projektu w stanie całkowicie gotowym do montażu.

Często zadawane pytania

Jak działa wyłącznik łuku podczas zwarć niskoprądowych w porównaniu ze zwarciami wysokoprądowymi?

Podczas zwarć wysokoprądowych potężna energia cieplna wytwarza szybki podmuch gazu pod wysokim ciśnieniem, który natychmiast usuwa łuk poprzez wyrzucenie. W przypadku przeciążeń o niskim natężeniu wewnętrzna wyściółka z włókien kostnych opiera się na miejscowym wytwarzaniu gazu w celu ochłodzenia i dejonizacji przestrzeni łuku, zapewniając bezpieczne przerwanie nawet wtedy, gdy przepływ prądu nieznacznie przekracza próg topnienia.

Dlaczego w środowiskach użytkowych o wysokich wibracjach preferuje się obudowy z kompozytów polimerowych zamiast porcelany?

Zeszklona porcelana jest krucha i podatna na mikropęknięcia pod wpływem ciągłego naprężenia fizycznego lub zdarzeń sejsmicznych. Nasza kompozytowa obudowa polimerowa charakteryzuje się wysoką elastycznością i odpornością strukturalną, dzięki czemu jest w stanie wytrzymać uderzenia fizyczne, uszkodzenia związane z obsługą przez człowieka i siły sejsmiczne do 7 stopni bez uszkodzeń konstrukcyjnych.

Czy montowany na słupie kompozytowy wyłącznik bezpiecznikowy wysokiego napięcia z wyłącznikiem łuku wymaga specjalnych narzędzi do ręcznej obsługi linii?

Nie. Górny mechanizm operacyjny wyposażony jest w standardowe haki do ciągnięcia, które są w pełni kompatybilne z konwencjonalnymi drążkami typu hot-stick, umożliwiając pracownikom linii ręczne otwieranie zespołu bezpieczników w celu rutynowej konserwacji sprzętu lub izolacji linii.
