Dlaczego przełącznik uziemienia wysokiego napięcia ma kluczowe znaczenie dla bezpieczeństwa i konserwacji systemu elektroenergetycznego?

W systemach przesyłu i dystrybucji energii bezpieczeństwo jest sprawą najwyższej wagi. Często pomijanym, ale istotnym elementem jestPrzełącznik uziemienia wysokiego napięcia. Urządzenie to odgrywa kluczową rolę w ochronie zarówno sprzętu, jak i personelu podczas konserwacji, usterek i rutynowych operacji. W artykule omówiono, do czego służy uziemnik, jak działa i dlaczego jest niezbędny w rozdzielnicach i podstacjach średniego napięcia. Przyglądamy się także jakości produkcji, certyfikatom i niezawodnościSanGao przynosi do tego krytycznego elementu elektrycznego.

Niedoceniany bohater bezpieczeństwa elektrycznego

Kiedy myślimy o sprzęcie wysokiego napięcia, często na myśl przychodzą nam wyłączniki automatyczne i transformatory. A jednakPrzełącznik uziemienia wysokiego napięciajest równie kluczowa dla bezpiecznej eksploatacji i konserwacji systemów elektroenergetycznych. Urządzenie to, instalowane wewnątrz szaf rozdzielczych lub podstacji, zapewnia niezawodną ścieżkę do uziemienia, zapewniając technikom bezpieczną pracę przy sprzęcie pozbawionym napięcia i skuteczne zarządzanie prądami zwarciowymi.

Bez prawidłowo działającego uziemnika ekipy konserwacyjne byłyby narażone na ryzyko przypadkowego zasilania, indukowania napięć z sąsiednich linii pod napięciem i niebezpiecznych przejściowych przepięć.SanGao, zaawansowane technologicznie przedsiębiorstwo z siedzibą w chińskiej stolicy branży elektrycznej Liushi, od lat produkuje te niezbędne komponenty, przestrzegając rygorystycznych norm jakości i obsługując różnorodne gałęzie przemysłu, od renowacji sieci miejskich po elektrownie wiatrowe.

Co to jest przełącznik uziemiający wysokiego napięcia?

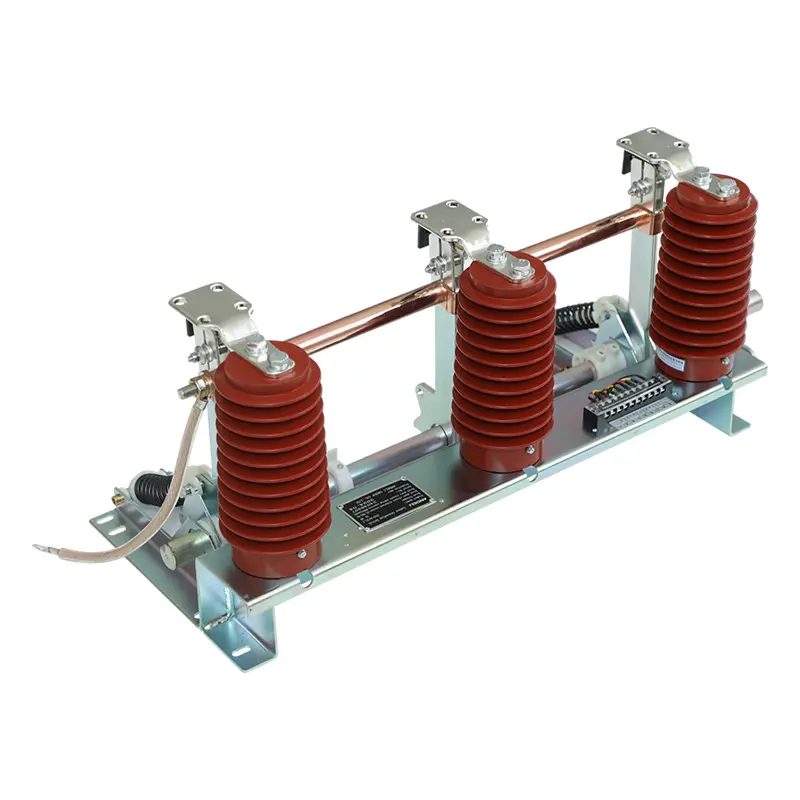

ThePrzełącznik uziemienia wysokiego napięciato mechaniczne urządzenie przełączające przeznaczone do łączenia określonej części obwodu elektrycznego z ziemią. Jest zwykle instalowany w rozdzielnicach wysokiego napięcia (3-12 kV, systemy trójfazowe prądu przemiennego 50/60 Hz) i jest obsługiwany ręcznie lub za pomocą mechanizmu silnikowego. Jego podstawowa konstrukcja składa się ze wspornika, zespołu noża uziemiającego, stałych styków, czujnika, obrotowego wału, sprężyn naciskowych, przewodzących tulei i elastycznych połączeń.

Po zamknięciu nóż uziemiający zapewnia pewny kontakt ze stykiem statycznym, tworząc ścieżkę uziemiającą o niskiej impedancji. Ścieżka ta spełnia wiele funkcji związanych z bezpieczeństwem i obsługą, które omówimy poniżej.

Kluczowe funkcje: więcej niż tylko uziemienie

ThePrzełącznik uziemienia wysokiego napięciaspełnia wiele krytycznych funkcji poza zwykłym uziemieniem:

Ochrona personelu podczas konserwacji

Kiedy wyłącznik jest otwarty i odizolowany, sąsiednia szyna zbiorcza lub sprzęt może nadal przewodzić indukowane napięcie lub ładunek szczątkowy. Uziemnik zapewnia widoczne i bezpieczne połączenie z masą, chroniąc personel konserwacyjny przed przypadkowym zasileniem lub wyładowaniem pojemnościowym.

Ograniczanie przejściowych przepięć

Podczas zwarć doziemnych, szczególnie w ciężkich systemach, mogą wystąpić przejściowe przepięcia. Uziemnik ogranicza te przepięcia, zapewniając ścieżkę o niskiej impedancji, chroniąc w ten sposób wrażliwy sprzęt i izolację.

Eliminacja napięć indukowanych

W przypadku równoległych linii przesyłowych na tej samej wieży, linie pozbawione napięcia mogą nadal doświadczać napięć indukowanych z sąsiednich linii pod napięciem w wyniku sprzężenia elektrostatycznego i elektromagnetycznego. Przełączniki uziemiające na tych liniach zapewniają ścieżkę rozpraszania indukowanych prądów, zapobiegając zagrożeniom.

Zamykanie prądów zwarciowych

Niektóre przełączniki uziemiające są zaprojektowane tak, aby zamykać się pod wpływem prądów zwarciowych. Ta funkcja zapewnia, że ​​wyłącznik może działać nawet w warunkach awarii, zapewniając dodatkowe bezpieczeństwo podczas procedur awaryjnych.

Ustanawianie neutralnego odniesienia systemu

W podstacjach z dużymi transformatorami mocy uziemnik pomaga utrzymać stały punkt odniesienia napięcia, stabilizując sieć energetyczną i zapewniając bezpieczną pracę.

Zastosowania: Gdzie jest używany?

ThePrzełącznik uziemienia wysokiego napięciajest szeroko stosowany w systemach dystrybucji i przesyłu energii, w tym:

• Remonty miejskich i wiejskich sieci elektroenergetycznych– Modernizacja starzejącej się infrastruktury wymaga niezawodnego uziemienia w celu zapewnienia bezpieczeństwa i zgodności.

• Podstacje i szafy rozdzielcze– Zintegrowane z zestawami rozdzielnic średniego napięcia.

• Elektrownie wiatrowe i elektrownie wodne– Zapewnienie uziemienia generatorów i transformatorów.

• Przemysł metalurgiczny i petrochemiczny– Ochrona sprzętu i personelu w trudnych warunkach.

• Instalacje kolejowe i górnicze– Zapewnienie bezpiecznego uziemienia w systemach zasilania trakcyjnego.

• Projekty energetyczne budynków mieszkalnych i komercyjnych– Do zasilaczy wejściowych i systemów awaryjnych.

TheSanGaoZaleta: Jakość i niezawodność

SanGaozyskała reputację producenta wysokiej jakości sprzętu wysokiego napięcia. Zakład produkcyjny firmy zajmuje powierzchnię 10 000 metrów kwadratowych, kapitał zakładowy wynosi 81,68 miliona juanów, a suma aktywów wynosi około 200 milionów juanów. Zatrudniając 120 pracowników, w tym 20 specjalistów technicznych wyższego i średniego szczebla,SanGaokładzie duży nacisk na badania i rozwój oraz zapewnienie jakości.

Firma przestrzega systemów zarządzania jakością ISO 9001:2008, zarządzania środowiskowego ISO 14001 oraz systemów bezpieczeństwa i higieny pracy OHSMS 18001. Wykorzystuje również nowoczesne zarządzanie ERP i zaawansowany sprzęt testujący, aby zapewnić każdyPrzełącznik uziemienia wysokiego napięciaspełnia rygorystyczne standardy wydajności. Współpracując z instytucjami takimi jak Xi'an Senyuan i Pekiński Instytut Badań Elektrycznych,SanGaogwarantuje, że jej produkty znajdują się w czołówce elektrotechniki.

Ich przełączniki uziemiające mają solidny mechanizm wykorzystujący sprężyny dociskowe, aby zapewnić szybkie i niezawodne zamykanie/otwieranie, przy stałym docisku utrzymywanym przez sprężyny talerzowe. Taka konstrukcja zapewnia niską rezystancję styku i długą żywotność nawet przy częstej pracy.

Często zadawane pytania (FAQ)

P: Jaki jest główny cel uziemnika wysokiego napięcia?

Odp.: Jego głównym celem jest zapewnienie widocznego i bezpiecznego punktu uziemiającego dla sprzętu pozbawionego napięcia, chroniąc techników przed przypadkowym zasileniem i rozpraszając indukowane napięcia i ładunki.

P: Gdzie zwykle instaluje się uziemnik?

Odp.: Zwykle instaluje się go wewnątrz szaf rozdzielczych średniego napięcia (3-12 kV), a także w podstacjach i po stronie linii transformatorów.

P: Czy uziemnik może zamknąć się pod wpływem prądu zwarciowego?

Odp.: Tak, wiele uziemników ma parametry znamionowe prądu zamykającego zwarcie, co pozwala na ich bezpieczną obsługę nawet w warunkach awarii.

P: W jaki sposób uziemnik chroni przed napięciami indukowanymi?

Odp.: W liniach przesyłowych biegnących równolegle do linii pod napięciem uziemnik zapewnia ścieżkę przepływu indukowanych prądów do ziemi, zapobiegając pojawianiu się niebezpiecznych napięć na liniach pozbawionych napięcia.

Wniosek

ThePrzełącznik uziemienia wysokiego napięciamoże nie jest najbardziej efektownym elementem systemu elektroenergetycznego, ale jego znaczenia nie można przecenić. Chroni życie, chroni kosztowny sprzęt i zapewnia stabilną pracę sieci podczas usterek i konserwacji. Zapewniając niezawodną ścieżkę uziemienia, pomaga zapobiegać wypadkom, skraca przestoje i utrzymuje integralność sieci elektrycznej.

SanGaooferuje przełączniki uziemiające, które łączą solidną konstrukcję mechaniczną, wysokiej jakości materiały i ścisłą kontrolę jakości, aby zapewnić niezawodne działanie w wymagających zastosowaniach. Dzięki mocnym podstawom technicznym i zaangażowaniu w ciągłe doskonalenie,SanGaostała się zaufanym dostawcą dla przedsiębiorstw energetycznych, zakładów przemysłowych i projektów infrastrukturalnych w Chinach i poza nimi.

Jeśli szukasz niezawodnego źródła uziemników wysokiego napięcia lub potrzebujesz pomocy technicznej przy konkretnym projekcie, zapraszamykontaktnas Dzisiaj. Ich doświadczony zespół inżynierów może zapewnić specyfikacje produktu, niestandardowe rozwiązania i terminowe wsparcie. Skontaktuj się za pośrednictwem strony internetowej firmy lub poczty e-mail, aby omówić swoje wymagania i dowiedzieć się, jak to zrobićSanGaomogą przyczynić się do bezpieczeństwa i wydajności systemów elektroenergetycznych.
