Przełącznik uziemienia wysokiego napięcia

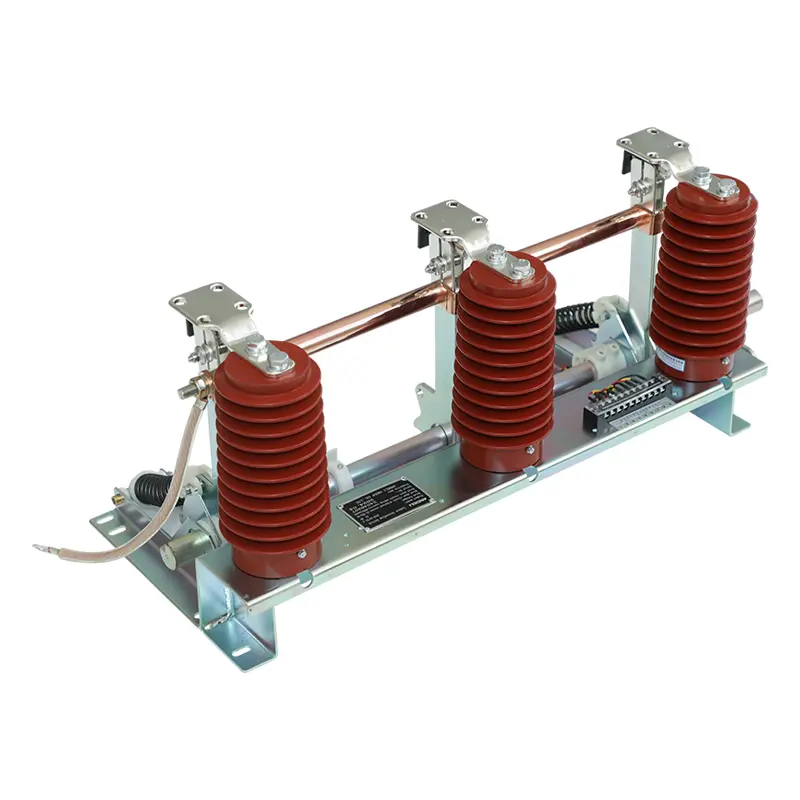

Wytrzymały przełącznik uziemiający wysokiego napięcia SanGao nadaje się do stosowania w pomieszczeniach, w trójfazowym systemie zasilania 3-12 kV AC 50 (60) Hz i jest stosowany w połączeniu z różnymi szafami rozdzielczymi wysokiego napięcia. Może być również stosowany do uziemiania urządzeń elektrycznych wysokiego napięcia. Jego główną konstrukcją jest uziemnik, który składa się ze wspornika, zespołu noża uziemiającego, styku statycznego, czujnika, wału obrotowego, ramienia obrotowego, sprężyny dociskowej, tulei przewodzącej i złącza elastycznego.

Kiedy mechanizm napędowy zamyka uziemnik, moment działania powoduje, że wał główny pokonuje moment oporu, powodując obrót ramienia korby w kierunku zamykania, tak że pręt roboczy na nożu uziemiającym przechodzi przez martwy punkt sprężyny dociskowej, a sprężyna dociskowa uwalnia energię, dzięki czemu uziemnik zostaje szybko zamknięty w pozycji zamkniętej. Nóż uziemiający na zespole noża uziemiającego ściśle i niezawodnie styka się z częścią kołnierzową (krawędź noża) styku statycznego poprzez sprężynę talerzową.

Po przyłożeniu momentu obrotowego wał główny pokonuje główny moment obrotowy i siłę sprężyny, powodując obrót ramienia w kierunku otwierania, a sprężyna dociskowa noża uziemiającego przechodzi.

Jaki jest cel uziemnika?

Przełącznik uziemienia wysokiego napięcia służy do zapewnienia przewodów uziemiających w systemach podziemnych lub połączonych w trójkąt.

Uziemnik umożliwia podłączenie obciążeń międzyfazowych.

Przełącznik uziemiający w podstacji jest uziemiony w celu utworzenia uziemienia o niskiej impedancji, aby zachować neutralność systemu.

Uziemnik w szafie sterowniczej zapewnia ograniczenie amplitudy przejściowego przepięcia w przypadku silnego uszkodzenia uziemienia.

Służy do uziemiania sprzętu elektrycznego w celu spełnienia wymagań ochronnych.

Jaka jest funkcja uziemnika?

Przełącznik uziemiający wysokiego napięcia jest podłączony do wyłącznika, a po wyłączeniu i wyciągnięciu wyłącznika szyna zbiorcza sąsiadująca z wyłącznikiem jest automatycznie uziemiana przez uziemnik. Proces ten chroni techników, personel konserwacyjny i użytkowników przed przypadkowymi napięciami.

Służy do zapobiegania elektryczności statycznej i prądom indukcji elektromagnetycznej. W dwóch lub większej liczbie napowietrznych linii przesyłowych na tej samej wieży lub w sąsiednim połączeniu równoległym, gdy jedna lub więcej linii jest pozbawionych napięcia, linie pozbawione napięcia będą generować indukowane napięcie i indukowany prąd w wyniku indukcji elektromagnetycznej i indukcji elektrostatycznej pomiędzy nimi a sąsiednimi liniami pod napięciem. Dlatego dla takich linii odpowiednie są przełączniki uziemiające.

Przełącznik uziemiający wysokiego napięcia służy do zamykania prądu zwarciowego. Uziemnik o znamionowym prądzie zamykania zwarcia powinien umożliwiać załączenie przy dowolnym przyłożonym napięciu (w tym napięciu znamionowym) i dowolnym prądzie (w tym znamionowym prądzie zamykania zwarcia). Znamionowy prąd zamykania zwarcia uziemnika jest równy znamionowemu szczytowemu prądowi wytrzymywanemu.

Przełącznik uziemienia wysokiego napięcia w podstacji odgrywa ważną rolę w dużych lub ciężkich transformatorach mocy, ponieważ umożliwia sieci energetycznej posiadanie stałego punktu odniesienia napięcia. W przeciwnym razie napięcie może różnić się w zależności od miejsca. Zapewnij bezpieczeństwo transformatorów i personelu korzystającego z energii elektrycznej.
