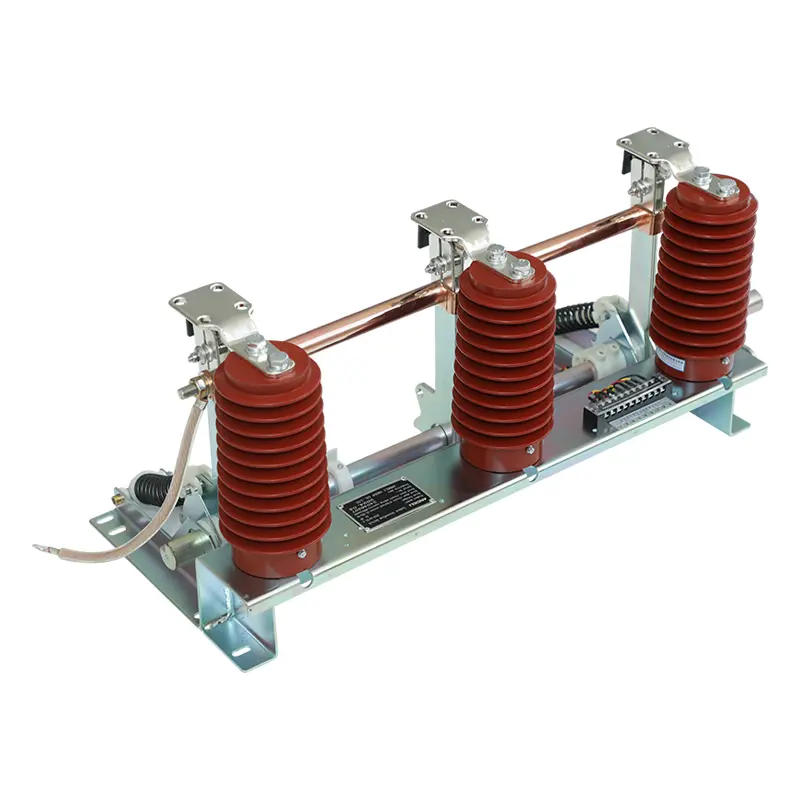

Wbudowany przełącznik uziemiający w rozdzielnicy wysokiego napięcia

Rozdzielnica wysokiego napięcia SanGao Wbudowany przełącznik uziemiający jest szeroko zaopatrywany przez producentów rozdzielnic, podstacji transformatorowych i projektów dystrybucji przemysłowej, dążąc do kompaktowych rozmiarów i dopasowanej wydajności ochrony uziemienia. Ta wszechstronna konstrukcja, zoptymalizowana pod kątem bezproblemowego montażu z korpusami szaf wysokiego napięcia, umożliwia pełną izolację obwodów, eliminuje ryzyko porażenia prądem szczątkowym i zwiększa ogólną stabilność wszystkich procesów konserwacji na miejscu.

Zintegrowany projekt uziemienia dla kompaktowych systemów rozdzielnic

Nowoczesne systemy rozdzielnic wymagają nie tylko wydajności elektrycznej, ale także efektywnego wykorzystania przestrzeni wewnętrznej. Zainstalowanie oddzielnego sprzętu uziemiającego może zwiększyć złożoność szafy i wymagać dodatkowych ustaleń instalacyjnych.

Wbudowana konstrukcja integruje funkcję uziemienia bezpośrednio ze strukturą rozdzielnicy, umożliwiając bezpieczniejszą pracę szafy bez zajmowania niepotrzebnej przestrzeni zewnętrznej.

Główne cele obejmują:

• Zapewnienie ścieżki uziemiającej po izolacji elektrycznej

• Ochrona personelu konserwacyjnego przed przypadkowym napięciem

• Wspieranie bezpiecznej kontroli elementów rozdzielnicy

• Poprawa koordynacji pomiędzy sprzętem uziemiającym a konstrukcją szafy

Dla producentów rozdzielnic wbudowany przełącznik uziemiający w rozdzielnicy wysokiego napięcia upraszcza konstrukcję szafy i poprawia ogólną koordynację sprzętu.

W jaki sposób wbudowana konstrukcja uziemiająca poprawia bezpieczeństwo szafki?

Szafy rozdzielcze wysokiego napięcia zawierają wiele elementów elektrycznych, w tym szyny zbiorcze, wyłączniki automatyczne i połączenia kablowe. Podczas konserwacji nawet izolowane elementy mogą być pod napięciem indukowanym lub resztkową energią elektryczną.

Uziemnik pomaga utworzyć połączenie uziemiające o niskiej impedancji, co poprawia warunki bezpieczeństwa.

Typowy proces operacyjny:

1. Obwód jest odłączony od zasilania.

2. Potwierdzono stan izolacji.

3. Uziemnik jest zamknięty.

4. Prace konserwacyjne rozpoczynają się po potwierdzeniu uziemienia.

Zintegrowana struktura wbudowanego przełącznika uziemiającego rozdzielnicy wysokiego napięcia pomaga zapewnić, że pozycja uziemienia znajduje się bliżej chronionego obwodu, poprawiając koordynację systemu.

Projekt konstrukcyjny skupiony na integracji rozdzielnic

Działanie wbudowanego uziemnika zależy zarówno od jakości połączenia elektrycznego, jak i mechanicznego dopasowania do szafy.

Główne komponenty obejmują:

• Zespół noża uziemiającego

• Kontakt statyczny

• Wał obrotowy

Podczas zamykania mechanizm napędowy przesuwa wał obrotowy i nóż uziemiający w kierunku położenia stykowego. Mechanizm sprężynowy pomaga zapewnić stabilny docisk po osiągnięciu przez ostrze uziemiające pozycji zamkniętej.

Wbudowany przełącznik uziemiający tej rozdzielnicy wysokiego napięcia obsługuje:

Niezawodne połączenie stykowe

Ostrze uziemiające utrzymuje mocny kontakt ze stykiem statycznym, aby zapewnić stabilną ścieżkę uziemienia.

Mechaniczna dokładność pozycji

Precyzyjny ruch pomaga zapewnić prawidłowe położenie otwarte i zamknięte wewnątrz rozdzielnicy.

Długoterminowa stabilność działania

Zoptymalizowana konstrukcja mechaniczna zmniejsza ryzyko problemów w działaniu spowodowanych wielokrotnym przełączaniem.

Obszary zastosowań zintegrowanej ochrony uziemienia

Wewnętrzne szafy rozdzielcze wysokiego napięcia

Producenci rozdzielnic stosują wbudowany przełącznik uziemiający rozdzielnicy wysokiego napięcia, aby uzupełnić funkcje szafy, zachowując jednocześnie kompaktowe układy wewnętrzne.

Przemysłowe stacje dystrybucyjne

Fabryki posiadające systemy zasilania średniego napięcia wymagają bezpiecznych procedur konserwacji transformatorów, zasilaczy i sprzętu elektrycznego. Zintegrowane uziemienie pomaga operatorom przygotować bezpieczniejsze warunki pracy.

Podstacje i obiekty dystrybucji energii

Podstacje wymagają niezawodnych uziemień do czynności konserwacyjnych obejmujących wyłączniki, szyny zbiorcze i przedziały kablowe.

Projekty infrastruktury elektrycznej

Duże obiekty komercyjne, systemy transportowe i projekty energetyczne często wymagają kompaktowych rozwiązań rozdzielnic, w których ważna jest efektywność wykorzystania przestrzeni wewnętrznej.

Często zadawane pytania

1. Po co instalować uziemnik wewnątrz rozdzielnicy?

Wbudowana konstrukcja umożliwia zintegrowanie zabezpieczenia uziemiającego ze strukturą szafy, oszczędzając przestrzeń instalacyjną i poprawiając koordynację systemu.

2. Jaką ochronę zapewnia funkcja uziemienia?

Rozdzielnica wysokiego napięcia Wbudowany przełącznik uziemiający pomaga w ustanowieniu bezpiecznej ścieżki uziemienia podczas konserwacji i zmniejsza ryzyko spowodowane przypadkowym napięciem, prądem indukcyjnym lub elektrycznością statyczną.

3. Czy tego sprzętu można używać z różnymi konstrukcjami rozdzielnic?

Tak. Zgodność instalacji należy potwierdzić zgodnie z konkretną konstrukcją szafy i wymaganiami projektu.

4. Co należy sprawdzić podczas konserwacji?

Podczas planowej konserwacji operatorzy powinni sprawdzać ruch mechaniczny, stan styku uziemiającego i niezawodność połączenia.
