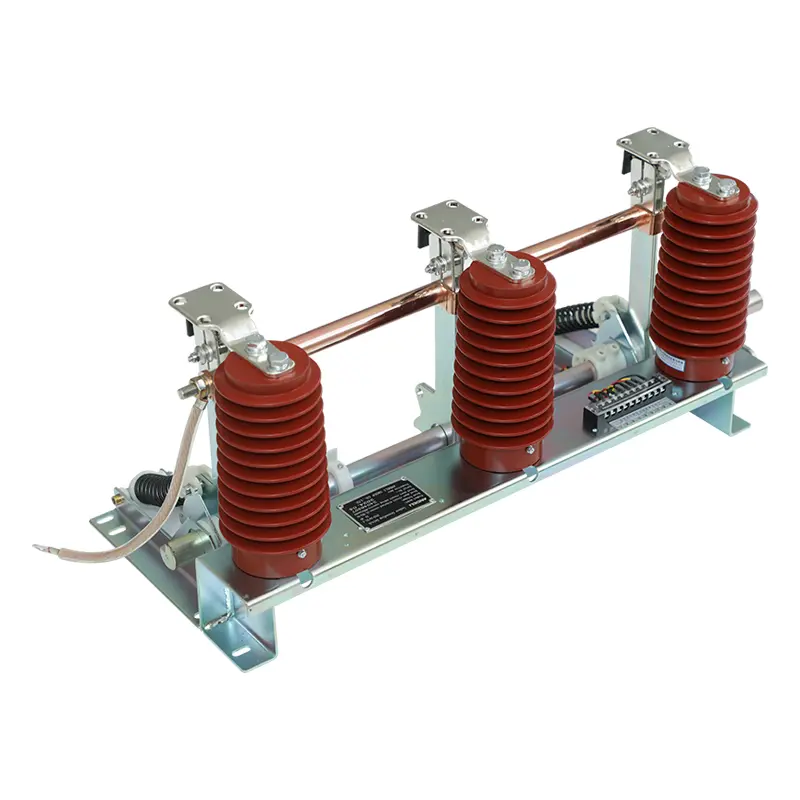

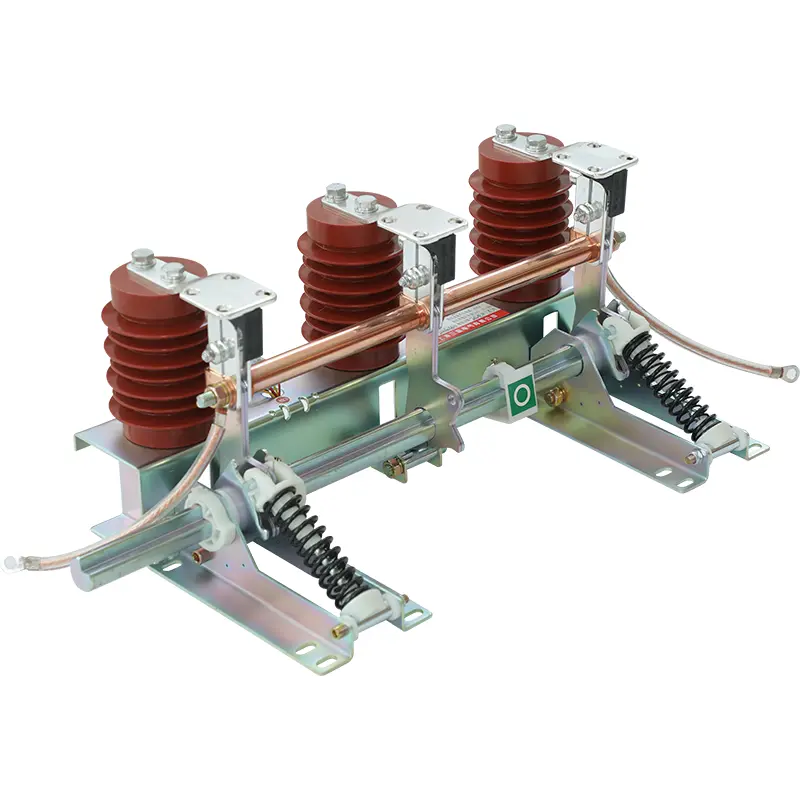

Wewnętrzny wyłącznik uziemiający AC z szybkim nożem uziemiającym

Wewnętrzny wyłącznik uziemiający AC z szybkim nożem uziemiającym firmy SanGao to specjalistyczny sprzęt uziemiający średniego napięcia przeznaczony do kontroli ryzyka podczas konserwacji sprzętu elektroenergetycznego w pomieszczeniach zamkniętych. Obsługując warunki pracy trójfazowego prądu przemiennego od 3 kV do 12 kV 50/60 Hz, konstrukcja szybkobieżnego noża uziemiającego skraca czas uziemienia i minimalizuje zagrożenia bezpieczeństwa dla ekip konserwacyjnych.

Szybka reakcja uziemienia dla bezpieczniejszej konserwacji średniego napięcia

Podczas konserwacji sprzętu wysokiego napięcia prędkość uziemienia i niezawodność mechaniczna bezpośrednio wpływają na bezpieczeństwo operatora. Gdy obwód został odizolowany, uziemnik zapewnia kontrolowaną ścieżkę uziemienia, aby zapobiec nieoczekiwanym zagrożeniom związanym z napięciem.

Konstrukcja noża uziemiającego o dużej prędkości umożliwia szybkie wykonanie operacji uziemienia poprzez skoordynowany ruch wału roboczego, ramienia korby, mechanizmu sprężynowego i zespołu noża uziemiającego.

Wewnętrzny wyłącznik uziemiający AC z szybkim nożem uziemiającym jest używany głównie do:

• Podczas konserwacji należy uziemiać urządzenia elektryczne wysokiego napięcia

• Chroń techników przed przypadkowym pojawieniem się napięcia

• Ogranicz ryzyko spowodowane przez indukowane napięcie i elektryczność statyczną

• Zapewnij uziemiające ścieżki prądu zwarciowego w instalacjach elektrycznych

W przeciwieństwie do prostych połączeń uziemiających, dedykowany uziemnik zapewnia kontrolowaną pracę mechaniczną i określoną pozycję uziemienia wewnątrz rozdzielnic.

Jak działa konstrukcja noża ziemnego o dużej prędkości?

Wydajność działania wewnętrznego wyłącznika uziemiającego AC z nożem uziemiającym o dużej prędkości zależy w dużym stopniu od interakcji pomiędzy elementami mechanicznymi.

Główna konstrukcja obejmuje:

• Nawias

• Zespół noża uziemiającego

• Kontakt statyczny

• Czujnik

• Wał obrotowy

• Obrotowe ramię

• Sprężyna dociskowa

• Tuleja przewodząca

• Elastyczne połączenie

Kiedy mechanizm napędowy zamyka uziemnik, roboczy moment obrotowy napędza wał główny i ramię obrotowe w kierunku położenia zamknięcia. Po przejściu martwego punktu sprężyny naciskowej uwalniana jest zmagazynowana energia sprężyny, umożliwiając szybkie przejście zespołu noża uziemiającego do pozycji zamkniętej.

Nóż uziemiający utrzymuje mocny kontakt ze stykiem statycznym poprzez konstrukcję sprężyny talerzowej, pomagając uzyskać stabilne połączenie elektryczne.

Ta konstrukcja mechaniczna pomaga ulepszyć:

• Stała prędkość zamykania

• Stabilność ciśnienia kontaktowego

• Długoterminowa niezawodność działania

Dane techniczne

Urządzenie jest przeznaczone do zastosowań wewnętrznych średniego napięcia, gdzie wymagane jest bezpieczne uziemienie.

Scenariusze zastosowań, w których liczy się szybkie uziemienie

Pomieszczenia konserwacji rozdzielnic wnętrzowych

W pomieszczeniach rozdzielczych personel konserwacyjny potrzebuje niezawodnej metody potwierdzania uziemienia sprzętu przed inspekcją. Przełącznik uziemiający zapewnia dedykowany punkt uziemiający po zakończeniu procedur odłączania.

Przemysłowe systemy zasilania

Fabryki korzystające ze sprzętu średniego napięcia mogą wymagać regularnej konserwacji transformatorów, zasilaczy i rozdzielnic. Stabilny mechanizm uziemiający pomaga zmniejszyć ryzyko podczas zaplanowanych przestojów.

Podstacje

Podstacje zawierają wiele obwodów wysokiego napięcia, w których przypadkowe napięcie, indukowany prąd lub efekty elektromagnetyczne mogą stworzyć zagrożenie. Sprzęt uziemiający pomaga stworzyć bezpieczniejsze środowisko konserwacji.

Środowiska równoległych linii przesyłowych

Kiedy jedna linia napowietrzna jest pozbawiona napięcia, podczas gdy pobliskie linie pozostają pod napięciem, indukcja elektrostatyczna i elektromagnetyczna może wytworzyć indukowane napięcie. Przełączniki uziemiające pomagają rozładować te skutki i chronić pracowników konserwacyjnych.

Kontrola jakości skupiona na bezpieczeństwie uziemienia

Przełączniki uziemiające są elementami związanymi z bezpieczeństwem w systemach zasilania, dlatego kontrola produkcji musi skupiać się zarówno na działaniu mechanicznym, jak i jakości połączeń elektrycznych.

SanGao ma zastosowanie:

• System zarządzania jakością ISO9001:2008

• System zarządzania środowiskowego ISO14001

• System zarządzania bezpieczeństwem i higieną pracy OHSMS 18001

W przypadku wewnętrznego wyłącznika uziemiającego AC z szybkim nożem uziemiającym kontrola jakości obejmuje:

• Sprawdzenie dokładności ruchu noża uziemiającego

• Kontrola przewodzących punktów połączeń

• Weryfikacja spójności działania mechanicznego

• Potwierdzenie stanu gotowego produktu przed wysyłką

Te etapy kontroli pomagają ograniczyć problemy z regulacją instalacji po przybyciu sprzętu na miejsce realizacji projektu.

Często zadawane pytania

1. Jaki jest główny cel tego sprzętu uziemiającego?

Zapewnia ścieżkę uziemiającą dla sprzętu elektrycznego wysokiego napięcia podczas konserwacji i pomaga chronić techników przed przypadkowymi zagrożeniami związanymi z napięciem.

2. Dlaczego konstrukcja noża ziemnego o dużej prędkości jest ważna?

Mechanizm szybkiego działania pomaga ostrzu uziemiającemu szybko osiągnąć pozycję zamkniętą i utrzymać niezawodny kontakt ze stykiem statycznym.

3. Jakie systemy zasilania są odpowiednie dla tego sprzętu?

Nadaje się do wewnętrznych, trójfazowych systemów zasilania 3-12 kV AC 50(60) Hz.

4. Czy można go zainstalować w istniejących szafach rozdzielczych?

Tak. Wewnętrzny wyłącznik uziemiający AC z szybkim nożem uziemiającym został zaprojektowany do współpracy z różnymi szafami rozdzielczymi wysokiego napięcia, ale zgodność instalacyjną należy potwierdzić zgodnie z konkretną konstrukcją szafy.
