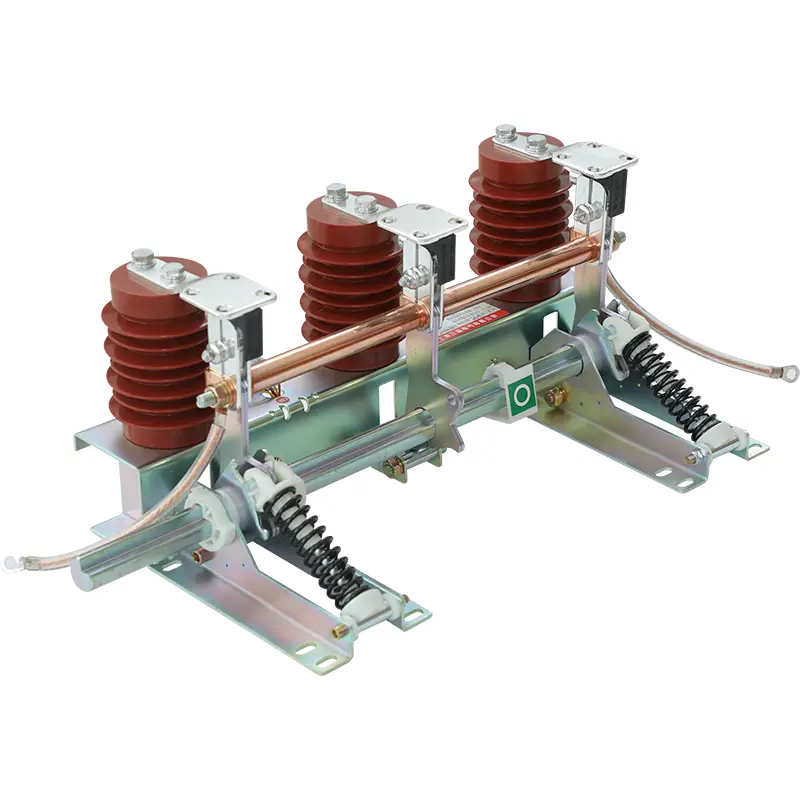

Wewnętrzny elektryczny przełącznik uziemienia

Trwały przełącznik uziemienia elektrycznego Sangao to zgromadzony produkt, który spełnia wymagania GB1985-2004 „Przełączniki izolowania prądu przemiennego wysokiego napięcia i przełączniki uziemienia” i IEC62271-102: 2002 pod względem wydajności. Ten produkt jest odpowiedni dla systemów elektroenergetycznych 24 kV, trójfazowych AC, 50 (60) Hz; Zdolne do zamknięcia zwarcia, chroniące urządzenia elektryczne przed uszkodzeniem, odpowiednie do ochrony uziemienia podczas konserwacji rozdzielnicy wysokiego napięcia.

Przełącznik uziemienia wewnętrznego przełącznika do uziemienia elektrycznego Sangao z możliwością zamykania usterki może niezawodnie zamykać prądy zwarciowe, chroniąc w ten sposób operatorów i rozdzielnictwa w przypadku niewłaściwego operacji.

Istnieją dwa rodzaje przełączników uziemienia:

-Niepodległe przełącznik uziemienia

-Przełącznik uziemiający z połączonym transformatorem prądowym.

Transformator prądu kombinowanego tworzy podstawę instalacji styków przełącznika uziemienia, zmniejszając w ten sposób wymagania przestrzeni wewnątrz szafki.

Każdy przełącznik uziemienia jest wyposażony w urządzenie obsługiwane sprężynami, które zapewnia, że ​​zdolność zamykania jest niezależna od prędkości roboczej.

Z wyjątkiem kilku modeli wyposażonych w połączone transformatory prądu, strona kontrolna i prąd przełącznika uziemienia można zwykle wybierać bez ograniczeń.

Dlaczego warto wybrać Sangao?

Słynne chińskie marki

Globalna sieć usług zapewnia obsługę klientów

Ciągłe rozwój, aby zaspokoić ciągle zmieniające się potrzeby klientów

Warunki użytkowania

Temperatura środowiska: górna granica+45 ° C, dolna granica -25 ° C

Wysokość nieprzekraczająca 1000 m

Średnia codzienna wilgotność względna: ≤ 95%. Średnia wilgotność względna miesięczna: ≤ 90%

Intensywność trzęsienia ziemi nieprzekraczająca 8 stopni

Poziom zanieczyszczenia: poziom II

Specjalne okoliczności: Podaj przy składaniu zamówienia.

Zamawianie informacji

Zamawiając wewnętrzny przełącznik uziemienia elektrycznego, należy wskazać model produktu, lewą i prawą operację, odległość i czy wskaźnik jest żywy (proszę wskazać model wskaźnika).

Czy należy rozszerzyć elastyczną długość połączenia (standardowa długość L = 400 mm).

Jeśli masz jakieś specjalne wymagania, skontaktuj się z Green Power, aby opracować szczegółowe specyfikacje.

Główne parametry:

Napięcie znamionowe: 24KV

Ocenione krótkie wytrzymanie bieżące: 31,5KA

Znamione zwarcie czas trwania: 4s

Znamionowy prąd zwarciowy: 80KA

Znamiony szczyt wytrzymania prąd: 80KA

Znamiony poziom izolacji:

Znamiona krótkoterminowa częstotliwość zasilania Wytrzymanie napięcia: 65 kV (faza względna)

Znamione Impuls Lightning Wintande napięcie: 125 kV

Mechaniczna żywotność: 2000 cykli
