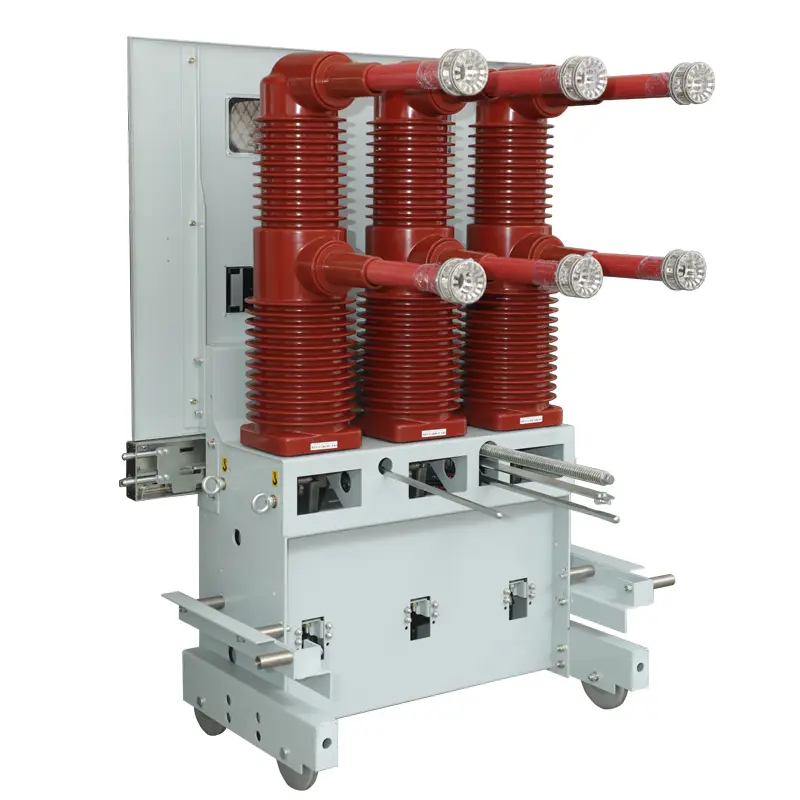

Wyłącznik próżniowy typu wózek ręczny

Wysokiej jakości wyłącznik próżniowy typu wózek ręczny SanGao nadaje się do stosowania w trójfazowych systemach prądu przemiennego 50 Hz, 40,5 kV i może być stosowany do prądu obciążenia, prądu przeciążeniowego i prądu zwarciowego w przedsiębiorstwach przemysłowych i górniczych, elektrowniach i podstacjach. Nadaje się również do scenariuszy częstej pracy. Ten wyłącznik przyjmuje górną i dolną strukturę układu, skutecznie zmniejszając głębokość wyłącznika.

Charakterystyczny

Produkcja wyłączników próżniowych typu wózek ręczny jest zgodna z chińskimi normami krajowymi GB1984-2003 „Wyłączniki wysokiego napięcia prądu przemiennego”, DL/T403-2000 „Warunki techniczne zamawiania wewnętrznych wyłączników próżniowych 3,6–40,5 kV” oraz odpowiednimi pozytywnymi normami WE, a także ma niezawodną funkcję blokowania. Mechanizm napędowy wyłącznika jest mechanizmem magazynującym energię sprężynową, który może być obsługiwany poprzez magazynowanie energii prądu przemiennego lub stałego lub obsługiwany ręcznie.

Wyłącznik może być również wyposażony w mechanizm napędowy z magnesem trwałym o długiej żywotności, o żywotności mechanicznej do 20 000 razy, i może być używany w niezwykle częstych sytuacjach pracy.

Wyłącznik ma konstrukcję rozdzieloną z przodu i z tyłu, która może być używana jako jednostka do montażu na stałe lub jako jednostka montowana centralnie w obudowie.

Przyjmując kompozytową konstrukcję izolacyjną, trójfazowa komora gaszenia łuku i powiązany z nią naładowany korpus są izolowane przez trzy niezależne obudowy izolacyjne z żywicy epoksydowej. Po przyjęciu kompozytowej struktury izolacyjnej wyłącznik spełnia wymagania dotyczące odległości powietrza i drogi upływu w normalnych warunkach pracy i skutecznie zmniejsza objętość wyłącznika. Główna komora gaszenia łuku próżniowego obwodu elektrycznego oraz dynamiczne i statyczne połączenie przewodzące są zainstalowane wewnątrz konstrukcji izolacyjnej, dzięki czemu odległość między fazami wynosi tylko 300 mm.

Wszystkie połączenia elektryczne w obwodzie głównym są stałe i charakteryzują się wysoką niezawodnością

Środowisko użytkowania:

Wysokość: poniżej 3000 m;

Temperatura otoczenia: maksymalnie +40 ℃, minimalnie -15 ℃;

Wilgotność względna: średnia dobowa nie przekraczająca 95%, średnia miesięczna nie przekraczająca 90%

Intensywność sejsmiczna: poniżej poziomu 8;

Miejsca wolne od ognia, eksplozji, gazów korozyjnych i silnych wibracji,
